Надміцна пилка для навісних стін промислового класу

Огляд

Огляд продукту

Пила для надрізів навісних стін Heavy Duty — це міцний ріжучий верстат промислового класу, спеціально створений для високоточної надрізки на алюмінієвих і UPVC профілях для навісних стін. Розроблений для вимогливих умов виробництва, він поєднує в собі жорстку структурну раму з вдосконаленим керуванням з ЧПК, щоб забезпечити повторювану точність, чисті зрізи та довгострокову експлуатаційну надійність.

Ця машина, розроблена для роботи зі складними конфігураціями опор і ригелів, оптимізує процес нарізки комерційних фасадів, систем вітрин і архітектурних алюмінієвих конструкцій, значно скорочуючи ручну працю, зберігаючи незмінні результати без задирок.

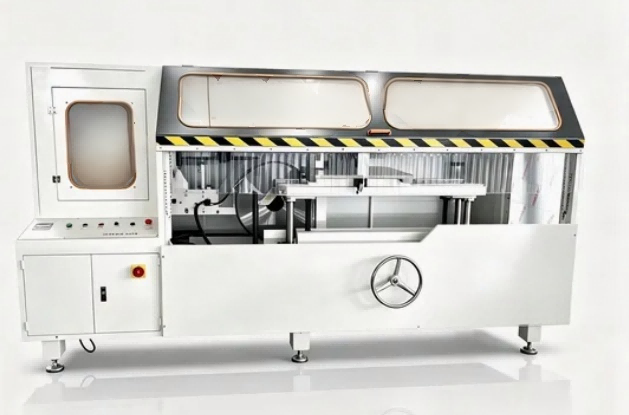

Надміцна пила для нарізання стін



Ключові характеристики

1. ЧПУ Servo Precision

Система сервоприводу з високим відгуком і програмованим контролером забезпечує точність позиціонування ±0,1 мм. Оператори можуть зберігати та викликати кілька програм надрізу для швидкого переходу між типами профілів.

2. Надміцна жорстка рама

Виготовлений із товстостінної сталі з обробкою для зняття напруги, корпус машини протистоїть вібрації навіть під час безперервної роботи на високій швидкості, гарантуючи якість різання зміна за зміною.

3. Пневматична затискна система

Пневматичні циліндри подвійної дії забезпечують надійне, безпечне для поверхні затискання для анодованих або порошкових профілів. Функція швидкого звільнення мінімізує час циклу між заготовками.

4. Різка під різними кутами

Регульовані кути різання від 0° до 90° забезпечують різноманітну геометрію навісних стін. Регулювання кута здійснюється через цифрове зчитування або інтерфейс ЧПК для повторюваного налаштування.

5. Інтегроване вилучення стружки

Вбудований порт для збору пилу та стружки підключається до стандартних промислових систем витяжки, зберігаючи робочу зону чистою та подовжуючи термін служби леза.

6. Інтуїтивно зрозумілий HMI

Сенсорний інтерфейс людина-машина з підтримкою кількох мов (англійська, іспанська, російська, арабська). Візуальне програмування дозволяє операторам вводити розміри виїмки без спеціального навчання.

Як це працює

1. Оператор кладе алюмінієвий профіль на робочий стіл і активує пневматичні затискачі, які фіксують заготовку як у вертикальному, так і в горизонтальному напрямках.

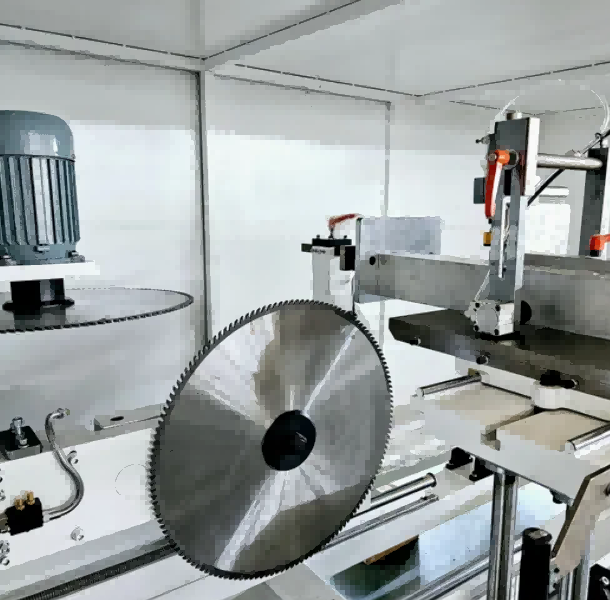

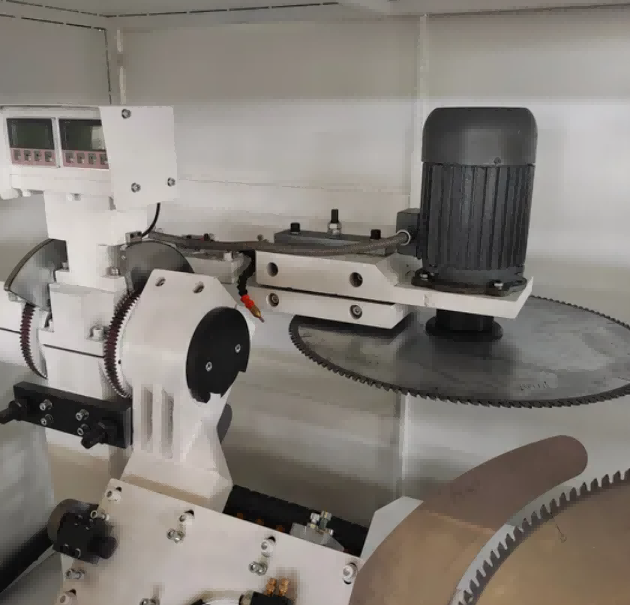

2. Потрібний кут різання встановлюється за допомогою цифрового дисплея з магнітною шкалою, і подвійні пилкові полотна розташовуються відповідно в діапазоні ±45°.
3. Гідропневматична система подачі просуває обертові леза в профіль із контрольованою швидкістю (0–3 м/хв), вирізаючи виїмки, канавки або складні кути за один прохід.
4. Система ЧПК підтримує імпорт графіки САПР і графічне програмування, дозволяючи операторам визначати шаблони виїмок, положення отворів і розміри пазів безпосередньо з файлів дизайну.
5. Конфігурація повного тривісного серводвигуна (осі X, Y, Z приводяться в рух зубчатою рейкою та кульковими гвинтами) забезпечує справжнє триосьове з’єднання для свердління, фрезерування канавок, круглих отворів, отворів спеціальної форми, шпонкових отворів і зенкерів одним затисканням.
6. Додатковий тристоронній поворотний робочий стіл дозволяє обробляти профіль на трьох сторонах без зміни позиції, підвищуючи ефективність обробки складних екструзій алюмінію.
7. Після завершення циклу різання леза втягуються, затискачі відпускаються, і оброблений профіль видаляється.

Чому варто вибрати цю машину?

Створено для обсягу — розроблено для безперервного, високопродуктивного виробництва з мінімальними простоями

Чисті різи без задирок — точне керування лезом усуває вторинну обробку

Легка зміна програми — Зберігайте десятки профілів виїмок; перемикатися між завданнями за лічені секунди

Низькі витрати на технічне обслуговування — спрощена механічна конструкція з доступними точками обслуговування знижує витрати на технічне обслуговування

Перевірена надійність — перевірено в виробничих цехах у понад 30 країнах
