Надміцна пила для навісних стін з ЧПУ

Огляд

Надміцна пила для навісних стін — це професійне рішення для різання, розроблене спеціально для виготовлення алюмінієвих навісних стін і фасадних профілів. Побудований із жорсткою сталевою рамою та вдосконаленим сервоприводом з ЧПК, він забезпечує повторювану точність, гнучкість під різними кутами та довговічність промислового класу для середовищ великого виробництва.

Незалежно від того, чи обробляєте ви комерційні навісні стіни, системи вітрин або архітектурні алюмінієві екструзії, ця машина забезпечує чисті виїмки без задирок із мінімальними відходами матеріалу — зменшуючи доопрацювання вручну та збільшуючи загальну продуктивність.

Надміцна пила для нарізання стін



Ключові характеристики

1. Контроль точності з ЧПУ

Оснащений системою сервоприводу з високою реакцією та програмованим контролером з ЧПК, точність позиціонування ріжучої головки досягає ±0,1 мм. Оператори можуть зберігати кілька програм виїмки для швидкого перемикання рецептів між різними типами профілів.

2. Надміцна жорстка конструкція

Корпус машини виготовлено з товстостінної сталевої труби з обробкою для зняття напруги, що усуває вібрацію під час високошвидкісного різання. Це забезпечує постійну якість різу навіть за безперервної роботи 24/7.

3. Пневматична затискна система

Пневматичні циліндри подвійної дії з регульованим тиском забезпечують надійне затискання без пошкоджень на делікатних анодованих або порошкових алюмінієвих поверхнях. Функція швидкого звільнення скорочує час циклу між заготовками.

4. Можливість різання під різними кутами

Підтримує 0°–90° (або вкажіть свій діапазон) регульованих кутів виїмки для розміщення різних конфігурацій навісних стін і ригелів. Параметри кута можна регулювати за допомогою цифрового зчитування або інтерфейсу ЧПК.

5. Високоефективне видалення стружки

Інтегрований порт для збору пилу/стружки підключається до стандартних промислових систем відведення, підтримуючи чисте робоче середовище та подовжуючи термін служби леза.

6. Зручний для оператора інтерфейс

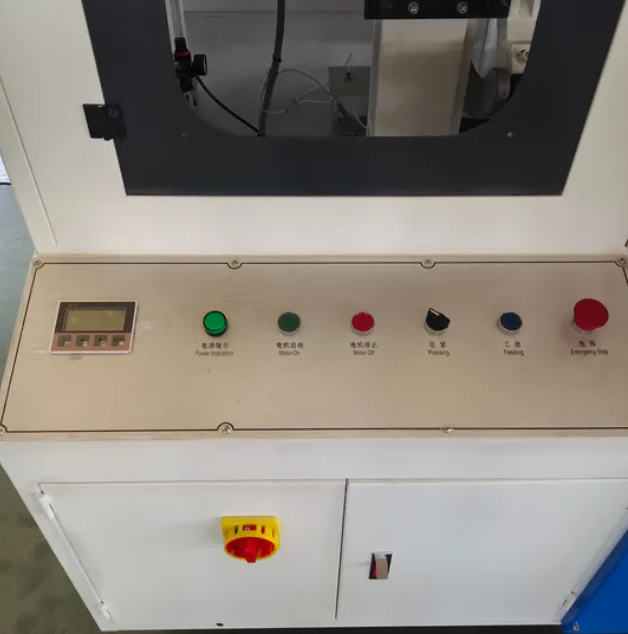

Інтуїтивно зрозумілий сенсорний HMI з підтримкою кількох мов (англійська, іспанська, російська, арабська). Візуальне програмування дозволяє операторам встановлювати розміри виїмок без попередньої технічної підготовки.

Як це працює

1. Оператор кладе алюмінієвий профіль на робочий стіл і активує пневматичні затискачі, які фіксують заготовку як у вертикальному, так і в горизонтальному напрямках.

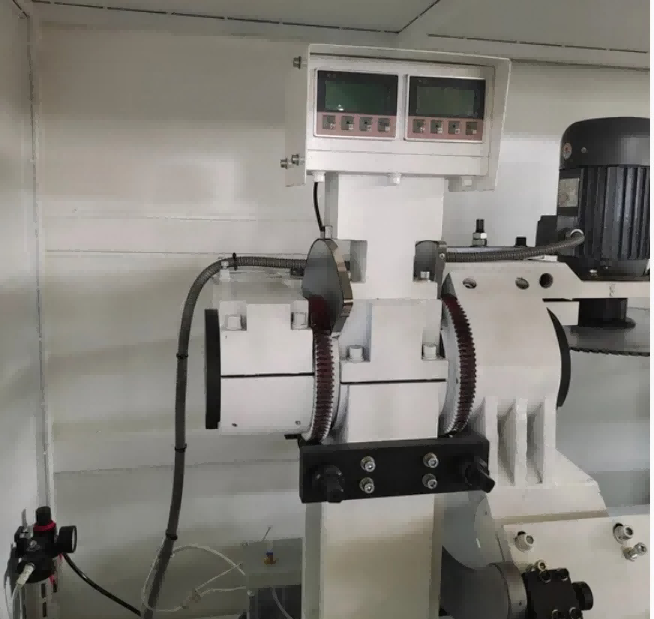

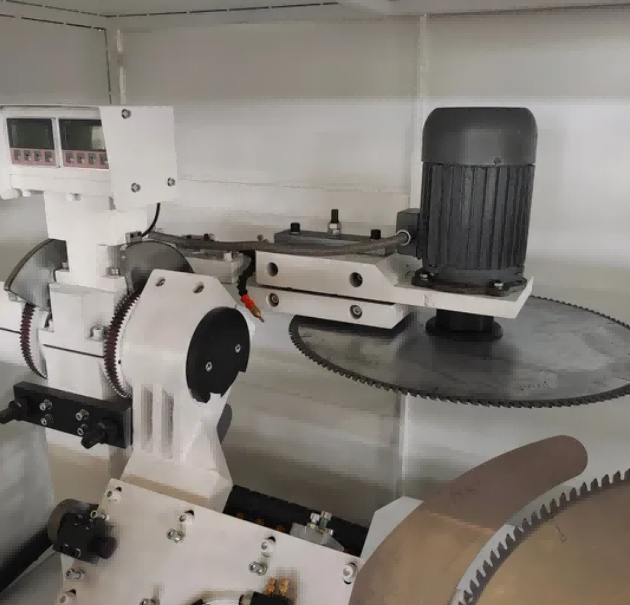

2. Потрібний кут різання встановлюється за допомогою цифрового дисплея з магнітною шкалою, і подвійні пилкові полотна розташовуються відповідно в діапазоні ±45°.
3. Гідропневматична система подачі просуває обертові леза в профіль із контрольованою швидкістю (0–3 м/хв), вирізаючи виїмки, канавки або складні кути за один прохід.
4. Система ЧПК підтримує імпорт графіки САПР і графічне програмування, дозволяючи операторам визначати шаблони виїмок, положення отворів і розміри пазів безпосередньо з файлів дизайну.
5. Конфігурація повного тривісного серводвигуна (осі X, Y, Z приводяться в рух зубчатою рейкою та кульковими гвинтами) забезпечує справжнє триосьове з’єднання для свердління, фрезерування канавок, круглих отворів, отворів спеціальної форми, шпонкових отворів і зенкерів одним затисканням.
6. Додатковий тристоронній поворотний робочий стіл дозволяє обробляти профіль на трьох сторонах без зміни позиції, підвищуючи ефективність обробки складних екструзій алюмінію.
7. Після завершення циклу різання леза втягуються, затискачі відпускаються, і оброблений профіль видаляється.

Виробник і гарантія

Shandong Lebulang Precision Machinery Co., Ltd., що працює як Lebulang Machine, виробляє обладнання для обробки алюмінію на своєму заводі в Цзінані, Китай, з 1996 року.Надміцна пила для нарізання стінпоставляється безпосередньо з заводу з сертифікатами CE та ISO. На основну конструкцію поширюється гарантія 12 місяців. Включено віддалену технічну підтримку, навчальні відео та посібник англійською мовою. Навчання на місці та введення в експлуатацію можуть бути організовані за додаткову плату. Запасні частини, такі як пилкові полотна, пневматичні ущільнювачі та напрямні компоненти, є на складі для відправки.

FAQ

Q1: Який максимальний розмір профілю може обробити ця машина?

A: Стандартна модель обробляє профілі розміром до 300×250 мм з максимальною глибиною різання 175 мм. Індивідуальні конфігурації для більших секцій до 350×300 мм доступні за запитом.

Q2: Чи може він різати кути, відмінні від ±45°?

A: Стандартна модель підтримує різання під будь-яким кутом в межах ±45° з обох сторін. Додаткова версія з ЧПК розширює діапазон до ±90° для більш складних геометрій профілю.

Q3: Яка точність обробки?

Відповідь: точність позиціонування становить ±0,1 мм, а точність повторного позиціонування становить ±0,05 мм за постійних робочих умов.

Q4: Чи надаєте ви післяпродажне обслуговування та навчання?

В: Надається безкоштовне онлайн-навчання роботі та віддалена технічна підтримка. Навчання на місці та встановлення можуть бути організовані окремо. Діє 12-місячна гарантія з довічною технічною підтримкою.

Q5: Чи підходить машина для масового виробництва?

Відповідь: Система синхронного різання, пневматичного затискання та контрольованої подачі з подвійним лезом розроблена для безперервного виробництва на заводах з виготовлення навісних стін. Щомісячна виробнича потужність із заводу становить приблизно 50 комплектів.
