800-міліметровий фрезерний верстат для шторної стіни з ЧПУ

Shandong Lebulang Precision Machinery Co., Ltd., що працює під торговою маркою Lebulang Machine, виробляє обладнання для обробки алюмінію на своєму заводі в Цзінані, Китай, з 1996 року. Цей 3-осьовий торцевий фрезер з ЧПК із сервоприводом обробляє алюмінієві навісні стіни та фасадні профілі, дверні та віконні рами та архітектурні екструзії. Він має хід осі X 800 мм, автоматичний поворот шпинделя від 0° до 90°, міцну чавунну основу та багатопрофільний затиск для серійного виробництва. Промислова система ЧПК SYNTEC зі зручним HMI підтримує імпорт USB CAD і попередньо завантажені бібліотеки профілів для швидкого налаштування.

• Хід осі Х 800 мм:The800-міліметровий фрезерний верстат для шторної стіни з ЧПУзабезпечує 800 мм робочої довжини вздовж осі X, вміщуючи великі навісні стіни та фасадні профілі в одній установці.
• 3-осьове сервоуправління з ЧПУ:Осі X, Y і Z приводяться в рух серводвигунами, з’єднаними з прецизійними кульковими гвинтами. Точність позиціонування становить ±0,02 мм, що забезпечує узгодженість розмірів шипів і канавок у виробничих партіях.
• Надміцна чавунна основа:Станина верстата виготовлена ​​з чавуну, призначена для гасіння вібрації та збереження стабільності під час високошвидкісного фрезерування. Це сприяє гладким торцевим поверхням без задирок і довшому терміну служби інструменту.
• Автоматичне обертання шпинделя від 0° до 90°:Фрезерний шпиндель може обертатися від 0° (горизонтально) до 90° (вертикаль) під керуванням програми. Горизонтальні та вертикальні кінці профілю можна обробити одним затисканням без ручного переміщення заготовки або інструменту.
• Багатопрофільний затиск:Затискне пристосування може закріпити від 3 до 5 профілів одночасно, дозволяючи пакетну обробку ідентичних операцій торцевого фрезерування за один цикл.
• Промислова система ЧПК SYNTEC:Блок керування містить кольоровий HMI, USB-порт для імпорту файлів CAD і попередньо завантажені бібліотеки профілів із загальною геометрією шипів і виїмок. Оператори вибирають програму, завантажують профілі та запускають цикл без написання G-коду.

800-міліметровий фрезерний верстат для шторної стіни з ЧПУ

Як це працює

The800-міліметровий фрезерний верстат для шторної стіни з ЧПУоператор завантажує до п’яти алюмінієвих профілів у пневматичне затискне пристосування. Після вибору програми обробки з контролера SYNTEC — або з попередньо завантаженої бібліотеки, або з імпортованого файлу CAD — починається цикл. Осі X, Y і Z з сервоприводом позиціонують фрезу на першому кінці профілю. Шпиндель може автоматично обертатися від 0° до 90° для обробки як горизонтальних, так і вертикальних поверхонь без розтискання заготовок. Твердосплавна фреза Φ350 мм, що працює зі швидкістю 2800 об/хв, видаляє матеріал для формування шипів, виїмок і канавок. Максимальна глибина шипа становить 100 мм, а максимальний поперечний переріз профілю 330 мм в ширину і 180 мм у висоту. Після завершення запрограмованої послідовності на одному кінці осі переміщуються на наступну заготовку. Коли всі профілі в партії готові, затискачі відпускаються, і оператор знімає оброблені деталі.

Ключові компоненти

• Станина машини чавунна:Забезпечує жорстку вібраційну основу для лінійних напрямних і рухомих осей. Маса виливка допомагає підтримувати стабільність різання під час важких проходів фрезерування.
• Серводвигуни та кулькові гвинти (X/Y/Z):Сервоприводи змінного струму з кульковими гвинтами з прецизійним шліфуванням забезпечують точність позиціонування ±0,02 мм за ходом осі X 800 мм, шириною 330 мм і висотою 180 мм.

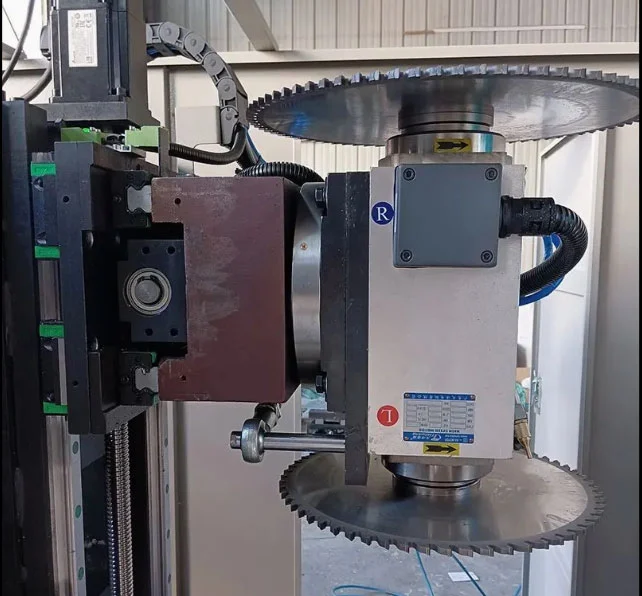

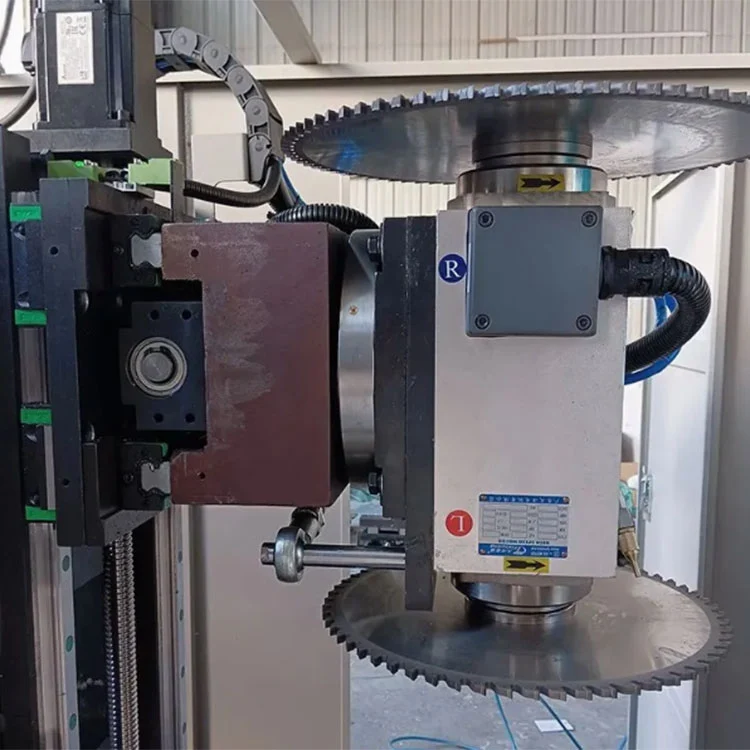

• Обертовий шпиндель в зборі:Двигун потужністю 3 кВт приводить у рух фрезу Φ350 мм зі швидкістю 2800 об/хв. Корпус шпинделя обертається від 0° до 90° під сервоприводом для автоматичного перемикання між горизонтальним і вертикальним торцевим фрезеруванням.

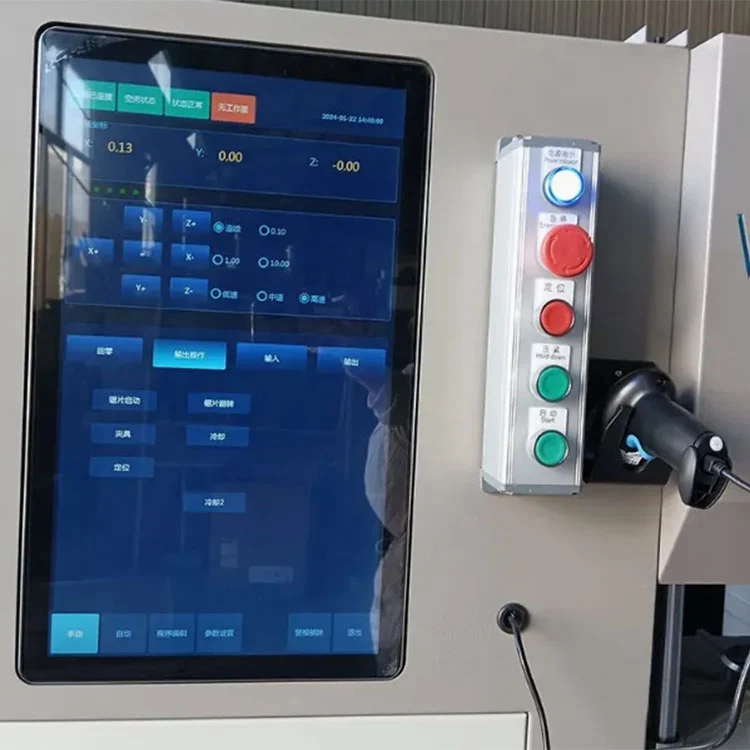

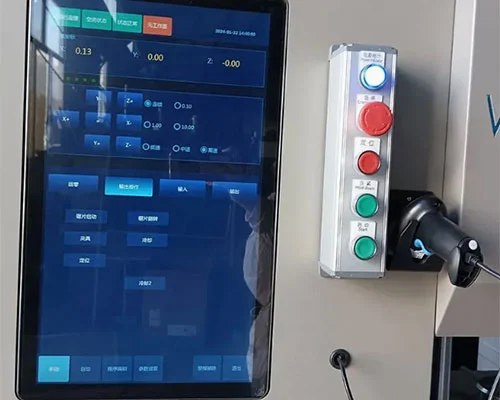

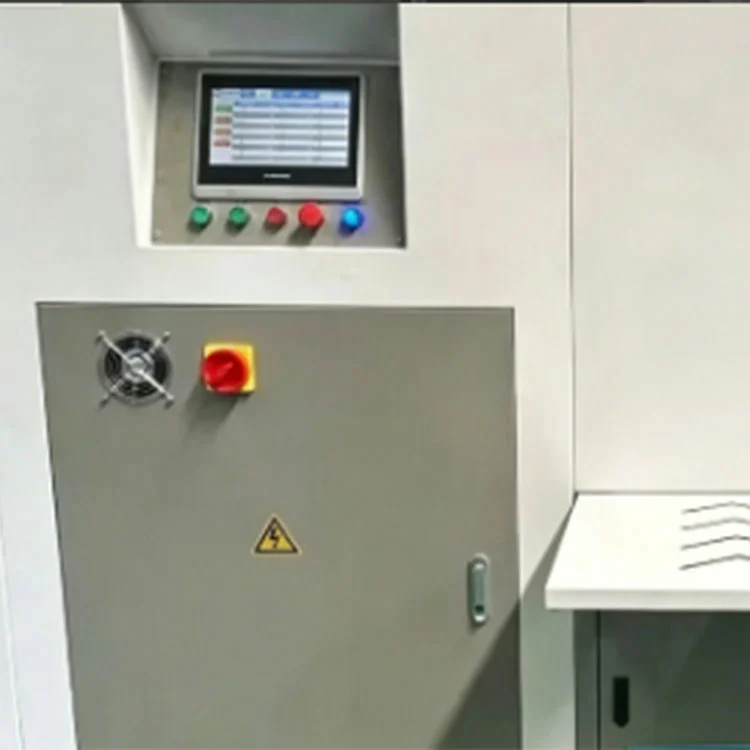

• Контролер ЧПК SYNTEC:Система ЧПК промислового класу з кольоровим сенсорним екраном HMI. Зберігає бібліотеки профілів, імпортує креслення САПР через USB і керує рухом осі, обертанням шпинделя та послідовністю затискань.

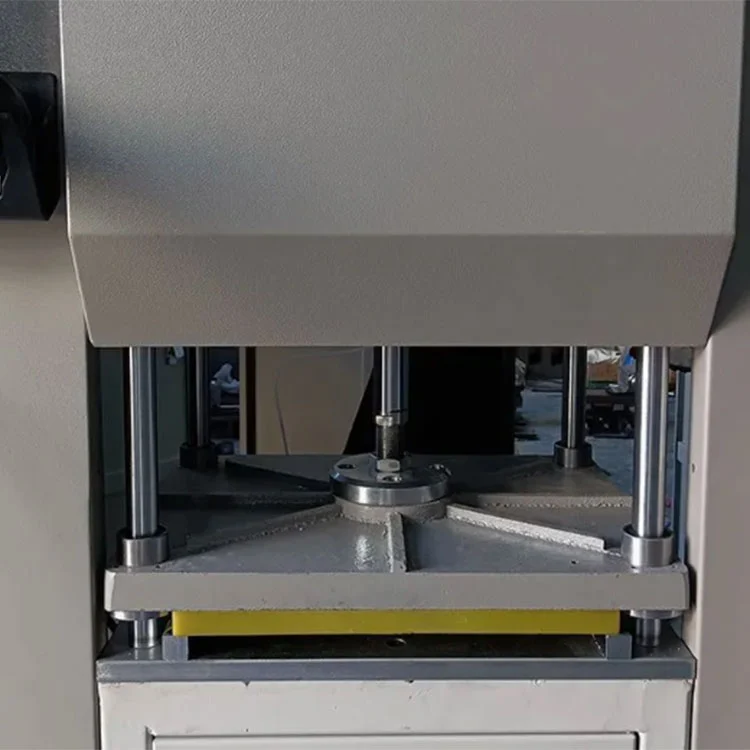

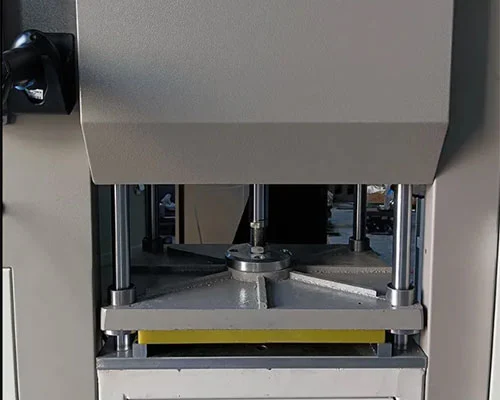

• Пневматичний багатопрофільний затискач:Вміщує від 3 до 5 профілів одночасно. Зусилля затиску регулюється тиском подачі повітря в діапазоні від 0,5 до 0,8 МПа. Вставки губок можна змінювати для різних поперечних перерізів профілю.
• Корпус безпеки:Охоронці прикривають зону фрезерування під час роботи. Схема аварійної зупинки зупиняє всі осі та обертання шпинделя, коли її активовано.

Додатки

The800-міліметровий фрезерний верстат для шторної стіни з ЧПУвикористовується для:

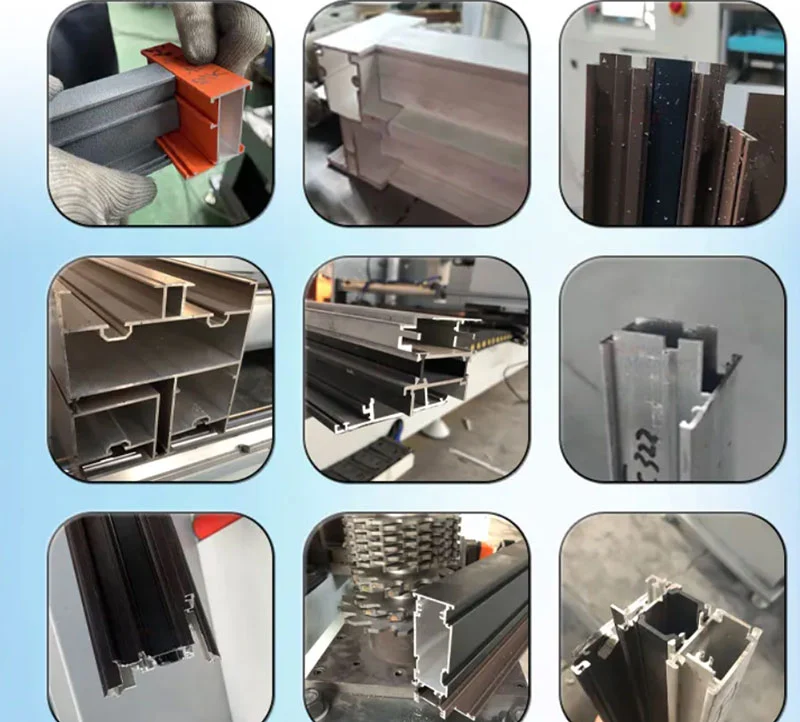

• Торцеве фрезерування алюмінієвого навісного та фасадного профілю.

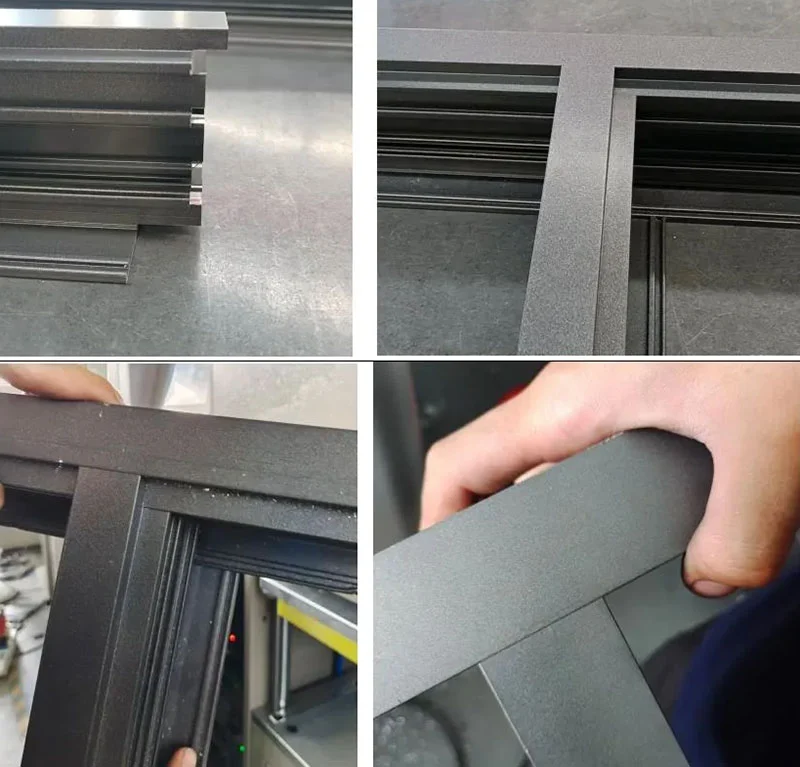

• Обробка дверної та віконної рами та шипів фрамуг.
• Надрізання та нарізка канавок архітектурного алюмінієвого профілю.

Упаковка та доставка

1. Повне обгортання машини плівкою для захисту від вологи.
2. Набивка країв проти зіткнення в усіх кутах і виступаючих частинах.
3. Фанерний ящик і піддон, які не підлягають фумігації, зі сталевими стрічками для безпечного транспортування.

Виробник і гарантія

• Відомий виробник:Shandong Lebulang Precision Machinery Co., Ltd. виробляє обладнання для обробки алюмінію та ПВХ на своєму заводі в Цзінані, Китай, з 1996 року.800-міліметровий фрезерний верстат для шторної стіни з ЧПУпоставляється безпосередньо з заводу з сертифікатами CE та ISO 9001.
• Гарантія та підтримка:Річна гарантія поширюється на основну конструкцію від виробничих дефектів. Дистанційна технічна підтримка, відео про операції та посібник англійською мовою надаються безкоштовно.
• Запчастини:Деталі, які часто замінюються, такі як фрези, затискні губки та ущільнювачі, є в наявності та можуть бути відправлені звичайними вантажними відправленнями.
• Налаштування:Приймаються конфігурації OEM і ODM. Специфікації напруги, ходу по осі Х і шпинделя можна адаптувати до вимог замовника.

FAQ

Q1: Які профілі може обробляти ця машина?

A: Він призначений для алюмінієвих профілів для шторних стін, екструзій фасадів, а також секцій дверних і віконних рам. Максимальний переріз обробки 330 мм в ширину і 180 мм у висоту, глибина шипа до 100 мм.

Q2: Як працює автоматичне обертання шпинделя?

A: шпиндель обертається від 0° (горизонтально) до 90° (вертикаль) під керуванням сервоприводу. Це дозволяє верстату фрезерувати як горизонтальні, так і вертикальні кінці профілю за один затиск без необхідності оператору змінювати положення заготовки або змінювати інструменти вручну.

Q3: Скільки профілів можна обробити одночасно?

A: Пневматичне затискне пристосування може утримувати від 3 до 5 профілів одночасно, залежно від поперечного перерізу профілю. Усі закріплені профілі обробляються в одному циклі.

Q4: чи складно програмувати?

A: Контролер SYNTEC містить попередньо завантажені бібліотеки профілів із загальною геометрією шипів і пазів. Файли CAD також можна імпортувати через USB. Оператори вибирають програму на сенсорному екрані та запускають цикл. Надається посібник англійською мовою та відео з експлуатації.

Q5: Чи можна налаштувати блок живлення для різних країн?

A: Так. Стандартна конфігурація використовує трифазне живлення 380 В/50 Гц. Інші напруги та частоти можна вказати під час замовлення відповідно до місцевих електричних стандартів.
