5-осьова комбінована торцювальна пила з ЧПУ промислового класу

22,5°--135° Алюмінієва рама шафи Особливості та переваги

1. 5-осьова інтелектуальна система керування з ЧПУ

• Оснащений промисловим контролером ЧПУ табезщіточні серводвигунидля всіх 5 осей, забезпечуючи плавні, точні та повторювані рухи.
• 15-дюймовий сенсорний екранзі зручним інтерфейсом: програмування кутів, довжин і режимів різання за лічені хвилини; підтримує передачу даних через USB/LAN.
• Вбудованийавтокомпенсаціядля похибок довжини та кута, усуваючи ручне регулювання та зменшуючи відходи матеріалу.

2. Неперевершена універсальність кутів (22,5°--135°)

• Горизонтальне обертання: від 22,5° (назовні) до 135° (всередину) для необмежених комбінацій кутів скосу.
• Вертикальний нахил: 45°--90° для скошених різів, що дозволяє виконувати складне двовимірне різання під кутом за один прохід.
• Ідеально підходить дляалюмінієві кути рами шафи, скоси дверної рами та архітектурні профілі на замовлення.

3. Високоефективне різання з двома головками

• Дві незалежні ріжучі головки (фіксована ліва, моторизована права) зсинхронна або індивідуальна робота.
• Максимальна довжина різання:6000 мм; обробляє великі алюмінієві профілі для каркасів шаф і навісних стін.
• Цикл різання вгоруз радіальною подачею: поєднує поворотні та лінійні рухи для максимальної потужності різання.

Ключові характеристики

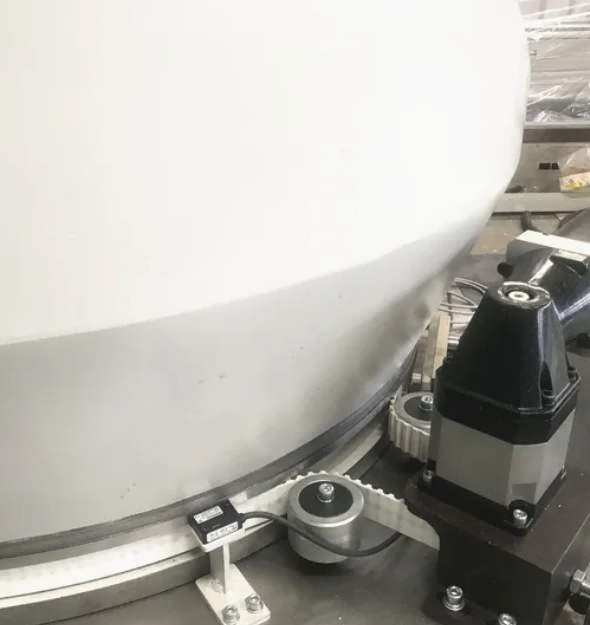

Повний контроль над обертанням головки пили, нахилом і розташуванням профілю усуває ручне регулювання, забезпечуючи постійну точність під складними кутами.

Неперевершена точність різання

Досягає точності позиціонування ±0,1 мм, забезпечуючи ідеальні косі, скошені та складні вирізи для висококласних архітектурних проектів.

Інтелектуальний інтерфейс ЧПУ

Орієнтована на користувача система керування сенсорним екраном спрощує програмування, зберігає шаблони різання та скорочує час навчання оператора.

Чудова обробка поверхні

Високошвидкісні леза з твердосплавним наконечником у поєднанні з конструкцією, що гасить вібрацію, забезпечують чисті різи без задирок, які не потребують додаткової обробки.

Надійний пневматичний затиск

Багатоточкове затискання надійно закріплює профілі під час різання, мінімізуючи вібрацію та підвищуючи безпеку.

Надміцна промислова конструкція

Посилена сталева рама та антикорозійне покриття забезпечують тривалу стабільність навіть у великих обсягах виробництва.

Оптимізовано для ефективності

Автоматизовані робочі процеси та швидкі цикли різання значно збільшують щоденну продуктивність, одночасно зменшуючи відходи матеріалу.



22,5°--135° Алюмінієва рама шафи

5-осьова комбінована торцювальна пила з ЧПУ 22,5°--135° Алюмінієва рама шафи Технічні параметри

• ☆ Напруга живлення: 380В±10% 50Гц±2% трифазна чотирипровідна система
• ☆ потужність двигуна пилки: 3кВт 2800об/хв
• ☆ Робочий тиск: 0,6 ~ 0,8 МПа
• ☆ Технічні характеристики пильного полотна: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Кут пилкового полотна: 45°~90° довільний кут
• ☆ Кут повороту столу: 45 ° ~ 135 ° довільний кут
• ☆ Діапазон ріжучих секцій: 200 мм × 200 мм (кут різання 90°, ширина × висота, дивіться діапазон різальних секцій)
• ☆ Довжина різання: 700 мм ~ 5000 мм (90°)
• ☆ Швидкість подачі леза: 0~3 м/хв
• ☆ Шорсткість поверхні різання: ≤ Ra12,5 мкм

FAQ

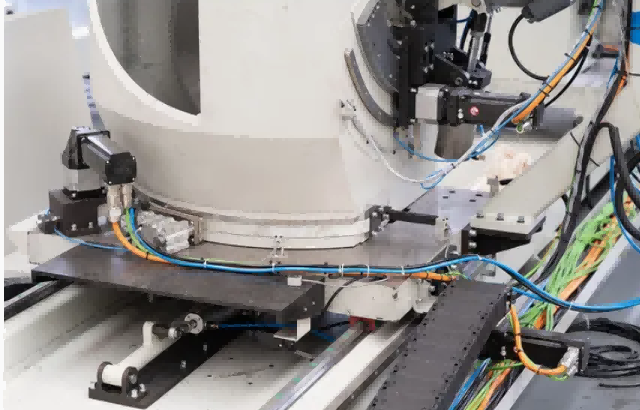

5-осьовий сервопривід з ЧПУ

Повністю автоматизоване керування обертанням головки пилки, нахилом і позиціонуванням профілю забезпечує точне різання під складним кутом без ручного регулювання.

Високоточна продуктивність різання

Забезпечує точність ±0,1 мм із чистими різами без задирок, ідеально підходить для виготовлення високоякісних алюмінієвих та ПВХ профілів.

Складне різання під кутом і скосом

Підтримує складні комбінації кутів, включаючи косі, скошені та складні вирізи, для навісних стін і архітектурних профілів.

Пневматична система затиску профілю

Багатоточкове затискання забезпечує стабільне та надійне утримання під час різання, мінімізуючи вібрацію та покращуючи безпеку.

Конструкція машини промислового рівня

Міцна сталева рама з антикорозійним покриттям забезпечує тривалу стабільність і довговічність у складних умовах майстерні.

Зручний інтерфейс ЧПК

Інтуїтивно зрозуміле керування на сенсорному екрані з попередньо встановленими програмами різання спрощує роботу та скорочує час навчання.

Ефективність високошвидкісного різання

Оптимізований шпиндель і сервосистема забезпечують швидкі цикли різання, збільшуючи щоденну продуктивність для виробників вікон і дверей.

Система захисту безпеки

Оснащений захисними огородженнями, аварійною зупинкою та автоматичною сигналізацією про несправність для забезпечення безпеки оператора
