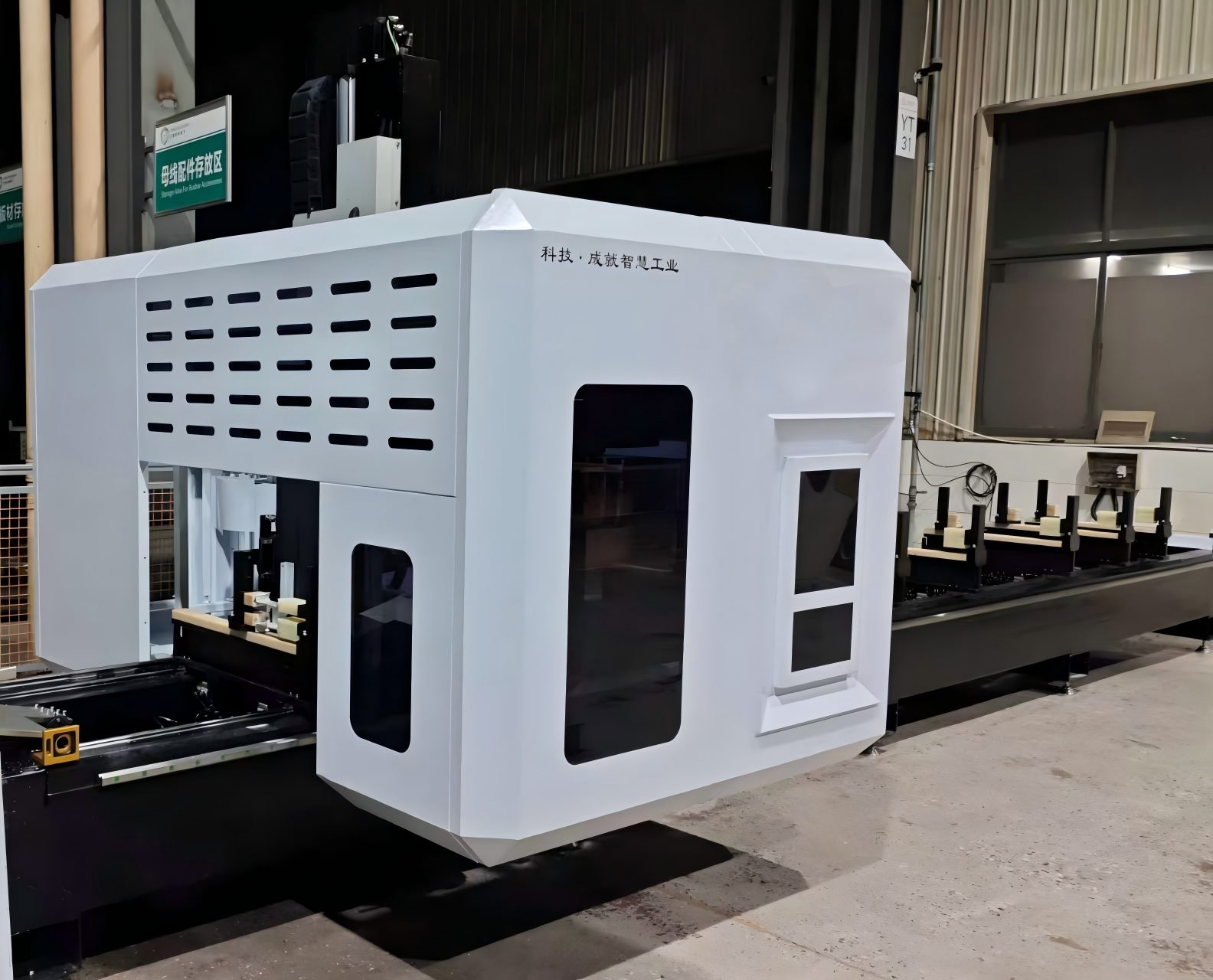

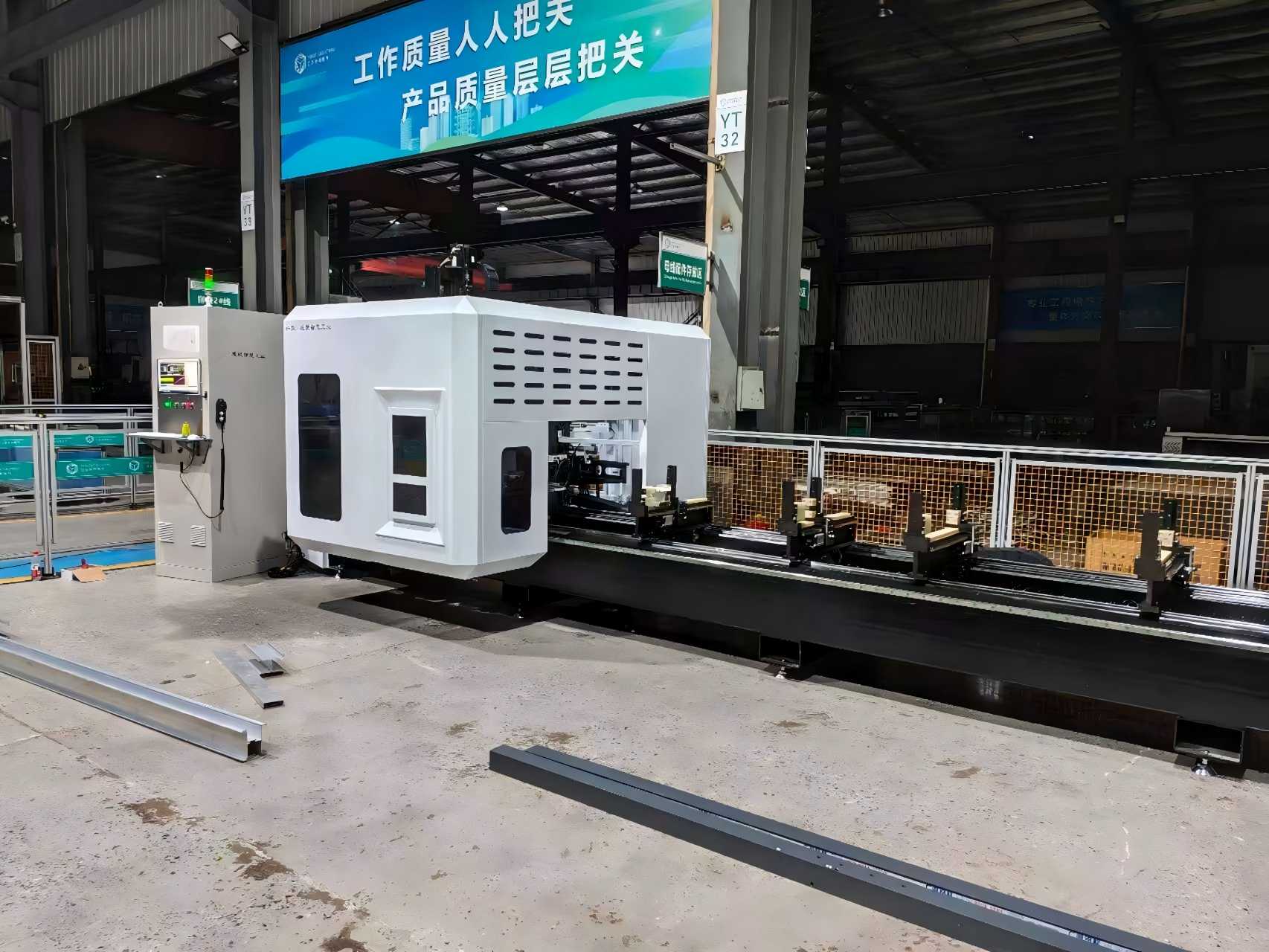

Високошвидкісний 5-осьовий портальний обробний центр для виготовлення навісних стін

Наш 5-осьовий портальний обробний центр високої жорсткості розроблено спеціально для виробництва архітектурних навісних стін і фасадів. Він відмінно підходить для обробки великоформатних алюмінієвих профілів, уніфікованих навісних стінових панелей і складних геометрій з точністю позиціонування ±0,05 мм. Розроблений для високошвидкісного фрезерування, свердління, нарізання мітчиків і різання, він значно покращує ефективність виготовлення, забезпечуючи чудову якість поверхні. Сертифікат CE із комплексною післяпродажною підтримкою.

Ключові характеристики

• 5-осьова одночасна обробка – ідеально підходить для складних геометрій фасадів і 3D-контурів.

  Надміцна портальна конструкція – висока жорсткість і чудове поглинання вібрації для тривалої точності.

  Широкоформатна зона обробки – підтримує негабаритні навісні стінові панелі, стійки та фрамуги.

  Високошвидкісний шпиндель – оптимізований для обробки алюмінієвих і сталевих профілів.

  Автоматична змінна інструменту (ATC) – скорочує час простою та підвищує продуктивність.

  Зручна система ЧПК – сумісна з основним програмним забезпеченням CAD/CAM.

  Настроювана конфігурація – рішення OEM/ODM доступні для глобальних підрядників.




Технічні характеристики

Як це працює

CAD / CAM введення

Навісна стінова панель або алюмінієвий профіль спочатку моделюється в CAD (LogiKal, SchüCal, SolidWorks тощо).

Програмне забезпечення CAM перетворює 3D-модель на траєкторії інструменту та G-код, включаючи кути різання, швидкість подачі, швидкість шпинделя та послідовність зміни інструменту.

2. Затисніть заготовку

Довгі алюмінієві / сталеві навісні профілі або великі фасадні панелі фіксуються на станині машини за допомогою рухомих затискачів з ЧПК.

Затискачі автоматично позиціонуються, щоб уникнути зіткнень і утримувати деталь без деформації.

3. Портальна конструкція рухається по X / Y

Машина використовує портальний мостовий тип:

Вісь X = портал рухається по довжині профілю/панелі

Вісь Y = обробна головка рухається по ширині

Вісь Z = шпиндель рухається вгору/вниз

Це дає велику відкриту робочу зону для великих деталей навісних стін.

4. Дві поворотні осі нахиляють шпиндель

Крім X/Y/Z машина має:

Вісь A = нахил навколо X

Вісь C = обертання навколо Z

(або B/C залежно від конструкції головки)

Таким чином, шпиндель може вирізати складні скоси, кутові дренажні отвори, 3D-контури фасаду та бічні деталі, не розтискаючи деталь.

5. 5-осьове одночасне різання

Контролер ЧПК разом керує лінійними та поворотними осями.

Інструмент залишається під найкращим кутом до поверхні → більш гладка поверхня, менше тріскотіння, без повторного закріплення.

Типові операції в одній установці:

Торцеве фрезерування

Свердління / нарізання різьб

Нарізка канавок

Підрізання під кут

Різання полотна пилки

3D контурне фрезерування складних фасадів

6. Автоматична зміна інструменту

Інструменти зберігаються в магазині (свердла, торцеві фрези, мітчики, пильні диски).

ATC автоматично змінює інструменти під час програми, тому один профіль навісної стіни можна повністю обробити без втручання оператора.

7. Перевірка та вихід у процесі

Зонди/кодери перевіряють положення та стан інструменту.

ЧПК компенсує відхилення в реальному часі.

Результат: готова навісна стійка, фрамуга або фасадна панель з точними отворами, пазами та складними кутами — готова до складання.

Основна сфера застосування

Типові програми для5-осьовий портальний обробний центр для навісної стінивключають:

1. Висотна будівля об’єднала алюмінієві стінові стіни
2. Екструзії скляних фасадів із прихованою та відкритою рамою
3. Кутові з’єднання навісних стін і фасадні профілі спеціальної форми
4. Сонячна кімната, мансардне вікно та великі алюмінієві віконні та дверні профілі
5. Алюмінієві опорні кронштейни для скляних навісних стін
6. Промислові алюмінієві фасадні та декоративні сталеві стінові профілі
7. Аерокосмічні легкі алюмінієві профілі (сумісні між галузями)

Відповідна сировина: алюмінієвий сплав 6063, порожниста екструзія, суцільний алюміній, тонкостінна сталь, архітектурні профілі з ПВХ.

Сценарії застосування

Уніфіковане виробництво навісних стін

Архітектурні фасадні панелі

Алюмінієві стійки та фрамуги

Складна геометрія навісної стіни

Обробка канавок скляної навісної стіни

Структурні каркаси сталевих навісних стін
