Високоточна надміцна ножівка для навісних стін

Огляд

Надміцна пила для навісних стін — це професійне рішення для різання, розроблене спеціально для виготовлення алюмінієвих навісних стін і фасадних профілів. Побудований із жорсткою сталевою рамою та вдосконаленим сервоприводом з ЧПК, він забезпечує повторювану точність, гнучкість під різними кутами та довговічність промислового класу для середовищ великого виробництва.

Незалежно від того, чи обробляєте ви комерційні навісні стіни, системи вітрин або архітектурні алюмінієві екструзії, ця машина забезпечує чисті виїмки без задирок із мінімальними відходами матеріалу — зменшуючи доопрацювання вручну та збільшуючи загальну продуктивність.

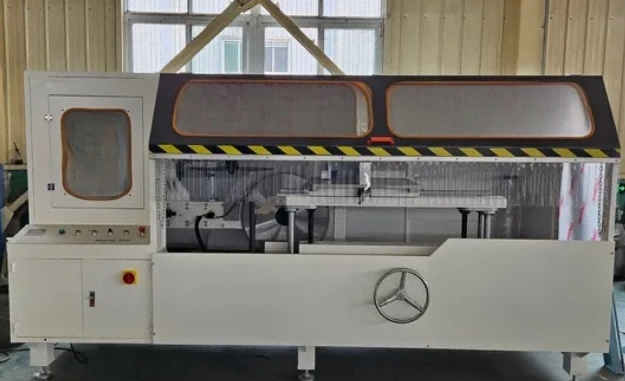

Надміцна пила для нарізання стін



Ключові характеристики

1. Контроль точності з ЧПУ

Оснащений системою сервоприводу з високою реакцією та програмованим контролером з ЧПК, точність позиціонування ріжучої головки досягає ±0,1 мм. Оператори можуть зберігати кілька програм виїмки для швидкого перемикання рецептів між різними типами профілів.

2. Надміцна жорстка конструкція

Корпус машини виготовлено з товстостінної сталевої труби з обробкою для зняття напруги, що усуває вібрацію під час високошвидкісного різання. Це забезпечує постійну якість різу навіть за безперервної роботи 24/7.

3. Пневматична затискна система

Пневматичні циліндри подвійної дії з регульованим тиском забезпечують надійне затискання без пошкоджень на делікатних анодованих або порошкових алюмінієвих поверхнях. Функція швидкого звільнення скорочує час циклу між заготовками.

4. Можливість різання під різними кутами

Підтримує 0°–90° (або вкажіть свій діапазон) регульованих кутів виїмки для розміщення різних конфігурацій навісних стін і ригелів. Параметри кута можна регулювати за допомогою цифрового зчитування або інтерфейсу ЧПК.

5. Високоефективне видалення стружки

Інтегрований порт для збору пилу/стружки підключається до стандартних промислових систем відведення, підтримуючи чисте робоче середовище та подовжуючи термін служби леза.

6. Зручний для оператора інтерфейс

Інтуїтивно зрозумілий сенсорний HMI з підтримкою кількох мов (англійська, іспанська, російська, арабська). Візуальне програмування дозволяє операторам встановлювати розміри виїмок без попередньої технічної підготовки.

Як це працює

1. Оператор кладе алюмінієвий профіль на робочий стіл і активує пневматичні затискачі, які фіксують заготовку як у вертикальному, так і в горизонтальному напрямках.

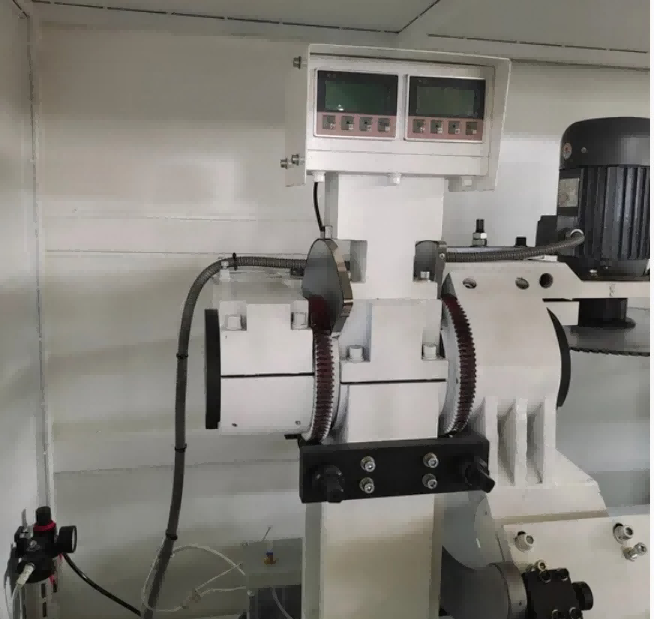

2. Потрібний кут різання встановлюється за допомогою цифрового дисплея з магнітною шкалою, і подвійні пилкові полотна розташовуються відповідно в діапазоні ±45°.

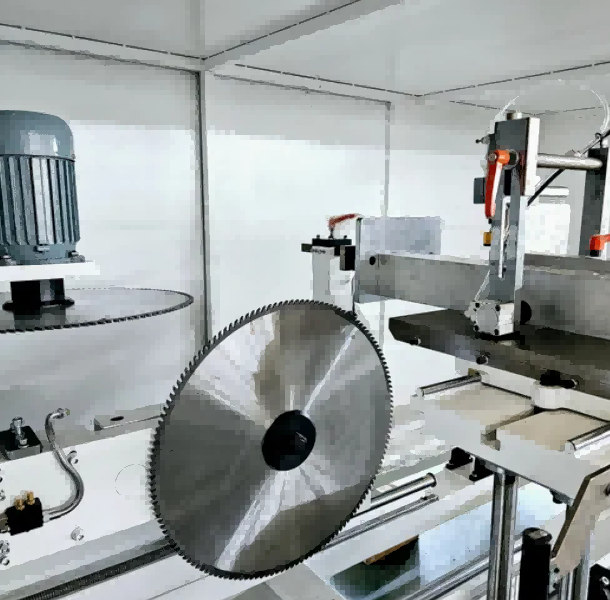

3. Гідропневматична система подачі просуває обертові леза в профіль із контрольованою швидкістю (0–3 м/хв), вирізаючи виїмки, канавки або складні кути за один прохід.
4. Система ЧПК підтримує імпорт графіки САПР і графічне програмування, дозволяючи операторам визначати шаблони виїмок, положення отворів і розміри пазів безпосередньо з файлів дизайну.
5. Конфігурація повного тривісного серводвигуна (осі X, Y, Z приводяться в рух зубчатою рейкою та кульковими гвинтами) забезпечує справжнє триосьове з’єднання для свердління, фрезерування канавок, круглих отворів, отворів спеціальної форми, шпонкових отворів і зенкерів одним затисканням.
6. Додатковий тристоронній поворотний робочий стіл дозволяє обробляти профіль на трьох сторонах без зміни позиції, підвищуючи ефективність обробки складних екструзій алюмінію.
7. Після завершення циклу різання леза втягуються, затискачі відпускаються, і оброблений профіль видаляється.

Сценарії застосування

Комерційні системи навісних стін — Стійки та ригельні виїмки для монолітних фасадів і фасадів із стрижнів

Системи вітрин і входів — точне різання алюмінієвих рам вітрин

Системи віконних стін — об’ємна насічка для попередньо засклених профілів віконних стін

Виготовлення архітектурного алюмінію — спеціальна екструзія для мансардних вікон, навісів і опорних конструкцій облицювання

Обробка профілю UPVC — сумісний із жорсткими фасадними профілями UPVC (необхідне додаткове лезо)

FAQ

З: Які типи профілів може обробляти цей верстат?

A: Він призначений в основному для алюмінієвих профілів для шторних стін, але також обробляє UPVC і тонкостінні сталеві екструзії з відповідними лезами.

З: Чи включено навчання?

A: Так. Ми надаємо інструкції з експлуатації, навчальні відео та дистанційне відеонавчання для ваших операторів. Навчання на місці доступне за запитом.

З: Який гарантійний термін?

В: [12] місяців з дати відправлення. Довічна технічна підтримка та постачання запасних частин за собівартістю.

З: Чи можна інтегрувати машину в автоматизовану виробничу лінію?

A: Так. Додаткові автоматичні системи подачі та розвантаження доступні для інтеграції з обладнанням вище/за потоком.

Питання: Як правильно вибрати пильне полотно?

A: Ми пропонуємо рекомендовані леза на основі конкретного матеріалу профілю та товщини стінки. Замінні леза доступні у нашому відділі запчастин.
