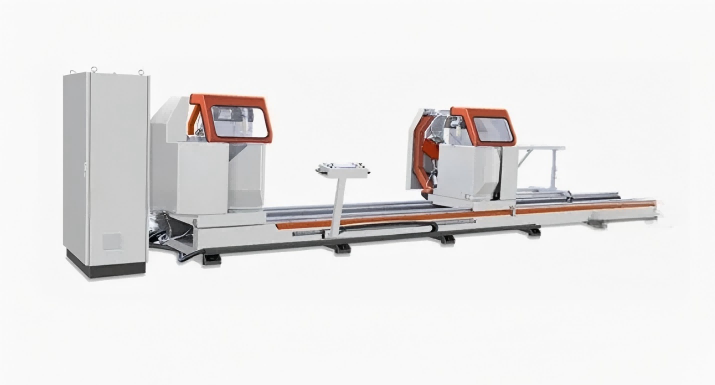

Високоточна 5-осьова торцювальна пила з ЧПУ

22,5°--135° Алюмінієва рама шафи Особливості та переваги

1. 5-осьова інтелектуальна система керування з ЧПУ

• Оснащений промисловим контролером ЧПУ табезщіточні серводвигунидля всіх 5 осей, забезпечуючи плавні, точні та повторювані рухи.
• 15-дюймовий сенсорний екранзі зручним інтерфейсом: програмування кутів, довжин і режимів різання за лічені хвилини; підтримує передачу даних через USB/LAN.
• Вбудованийавтокомпенсаціядля похибок довжини та кута, усуваючи ручне регулювання та зменшуючи відходи матеріалу.

2. Неперевершена універсальність кутів (22,5°--135°)

• Горизонтальне обертання: від 22,5° (назовні) до 135° (всередину) для необмежених комбінацій кутів скосу.
• Вертикальний нахил: 45°--90° для скошених різів, що дозволяє виконувати складне двовимірне різання під кутом за один прохід.
• Ідеально підходить дляалюмінієві кути рами шафи, скоси дверної рами та архітектурні профілі на замовлення.

3. Високоефективне різання з двома головками

• Дві незалежні ріжучі головки (фіксована ліва, моторизована права) зсинхронна або індивідуальна робота.
• Максимальна довжина різання:6000 мм; обробляє великі алюмінієві профілі для каркасів шаф і навісних стін.
• Цикл різання вгоруз радіальною подачею: поєднує поворотні та лінійні рухи для максимальної потужності різання.



22,5°--135° Алюмінієва рама шафи

22,5°--135° Алюмінієва рама шафи Додаткові аксесуари

• Принтер етикеток для відстеження профілю.
• Високоефективний пилозбірник.
• Подовжена опорна стійка для матеріалів (до 8000 мм).
• Автоматична система подачі для масового виробництва.

5-осьова комбінована торцювальна пила з ЧПУ 22,5°--135° Алюмінієва рама шафи Технічні параметри

• ☆ Напруга живлення: 380В±10% 50Гц±2% трифазна чотирипровідна система
• ☆ потужність двигуна пилки: 3кВт 2800об/хв
• ☆ Робочий тиск: 0,6 ~ 0,8 МПа
• ☆ Технічні характеристики пильного полотна: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Кут пилкового полотна: 45°~90° довільний кут
• ☆ Кут повороту столу: 45 ° ~ 135 ° довільний кут
• ☆ Діапазон ріжучих секцій: 200 мм × 200 мм (кут різання 90°, ширина × висота, дивіться діапазон різальних секцій)
• ☆ Довжина різання: 700 мм ~ 5000 мм (90°)
• ☆ Швидкість подачі леза: 0~3 м/хв
• ☆ Шорсткість поверхні різання: ≤ Ra12,5 мкм

FAQ

5-осьовий сервопривід з ЧПУ

Повністю автоматизоване керування обертанням головки пилки, нахилом і позиціонуванням профілю забезпечує точне різання під складним кутом без ручного регулювання.

Високоточна продуктивність різання

Забезпечує точність ±0,1 мм із чистими різами без задирок, ідеально підходить для виготовлення високоякісних алюмінієвих та ПВХ профілів.

Складне різання під кутом і скосом

Підтримує складні комбінації кутів, включаючи косі, скошені та складні вирізи, для навісних стін і архітектурних профілів.

Пневматична система затиску профілю

Багатоточкове затискання забезпечує стабільне та надійне утримання під час різання, мінімізуючи вібрацію та покращуючи безпеку.

Конструкція машини промислового рівня

Міцна сталева рама з антикорозійним покриттям забезпечує тривалу стабільність і довговічність у складних умовах майстерні.

Зручний інтерфейс ЧПК

Інтуїтивно зрозуміле керування на сенсорному екрані з попередньо встановленими програмами різання спрощує роботу та скорочує час навчання.

Ефективність високошвидкісного різання

Оптимізований шпиндель і сервосистема забезпечують швидкі цикли різання, збільшуючи щоденну продуктивність для виробників вікон і дверей.

Система захисту безпеки

Оснащений захисними огородженнями, аварійною зупинкою та автоматичною сигналізацією про несправність для забезпечення безпеки оператора
