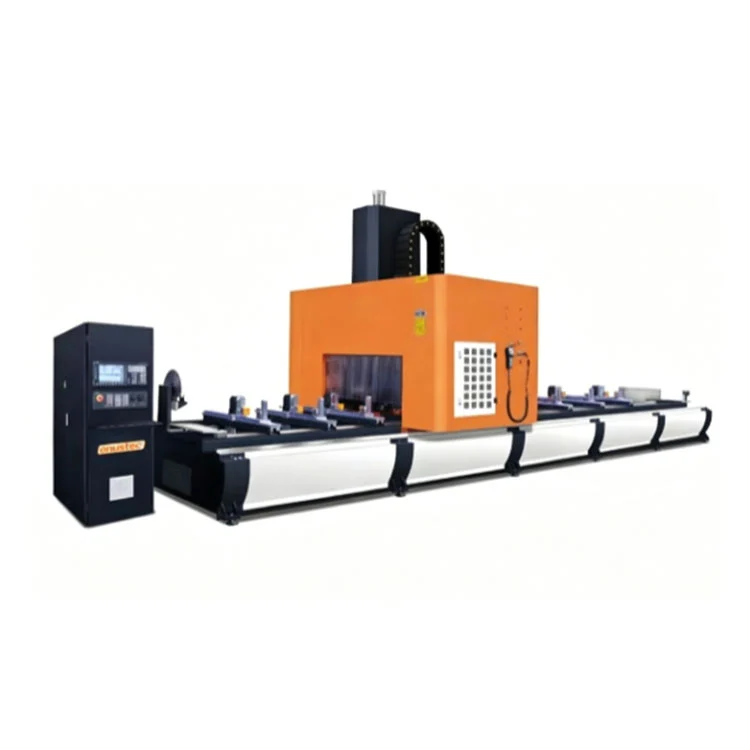

5-осьовий портальний обробний центр для навісної стіни

Вироблено компанією Lebulang Machine на заводі в Цзінані, Китай, який працює з 1996 року.5-осьовий портальний обробний центр для навісної стінимає сертифікати CE та ISO 9001 і поставляється безпосередньо з заводу з підтримкою OEM/ODM. Цей рухомий портальний 5-осьовий центр з ЧПК обробляє довгі алюмінієві профілі навісних стін одним затисканням, виконуючи фрезерування, свердління, пиляння та нарізування різьбами на багатьох гранях. Високошвидкісний шпиндель HSD (12 кВт або 15 кВт, до 18000 обертів за хвилину) і магазин на 12 інструментів, а також спеціальна станція пильного полотна (макс. 400 мм) забезпечують автоматичну зміну інструменту. 5-осьове керування Siemens 828D або OSAI забезпечує RTCP, маятникову обробку та автоматичне вимірювання інструменту. Стандартний хід по осі X становить 6500 мм з можливістю розширення до 9400 мм.

Ключові характеристики

• 5-осьова одночасна обробка:Осі X, Y, Z, A і C працюють разом за протоколом RTCP, щоб кінчик інструмента точно залишався на шляху. Одна установка охоплює п'ять граней і торець профілю, виключаючи повторне кріплення.
• Ємність довгого профілю:Переміщення осі X до 6500 мм у стандартній комплектації (7000 мм або 9400 мм на вибір) обробляє видавлювання навісної стіни повної довжини без зміни положення.

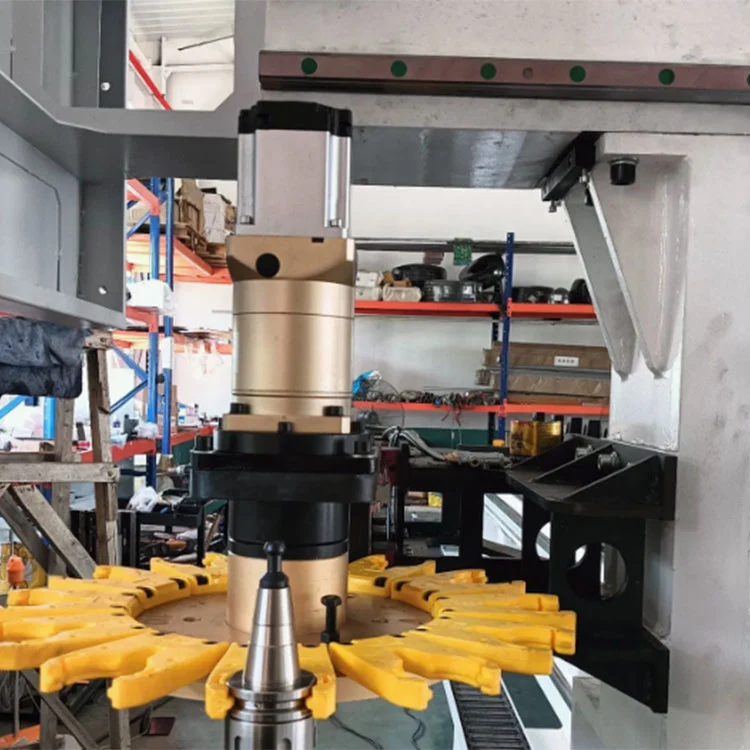

• Комплексне пиляння та фрезерування:Інструментальний магазин із 12 позиціями та прилеглою станцією пилкового полотна (Φ400 мм) автоматично перемикається між торцевими фрезами, свердлами, мітчиками та циркулярною пилкою для різання по довжині та надрізання в межах однієї програми.
• HSD шпиндель:Двигун із повітряним охолодженням потужністю 12 або 15 кВт забезпечує швидкість від 0 до 18000 об/хв, підходить для алюмінієвих сплавів і тонкостінних сталевих профілів.
• Точність і повторюваність:Лінійні напрямні та кулькові гвинти з сервоприводом забезпечують позиціонування ±0,01 мм і повторюваність ±0,005 мм, дотримуючись жорстких допусків на з’єднання, необхідних для уніфікованих навісних стін.
• Маятникова операція:Контроль підтримує маятниковий режим — обробляє одну деталь, поки оператор завантажує іншу на окрему зону пристосування, що скорочує час простою.

Технічні характеристики

Як це працює

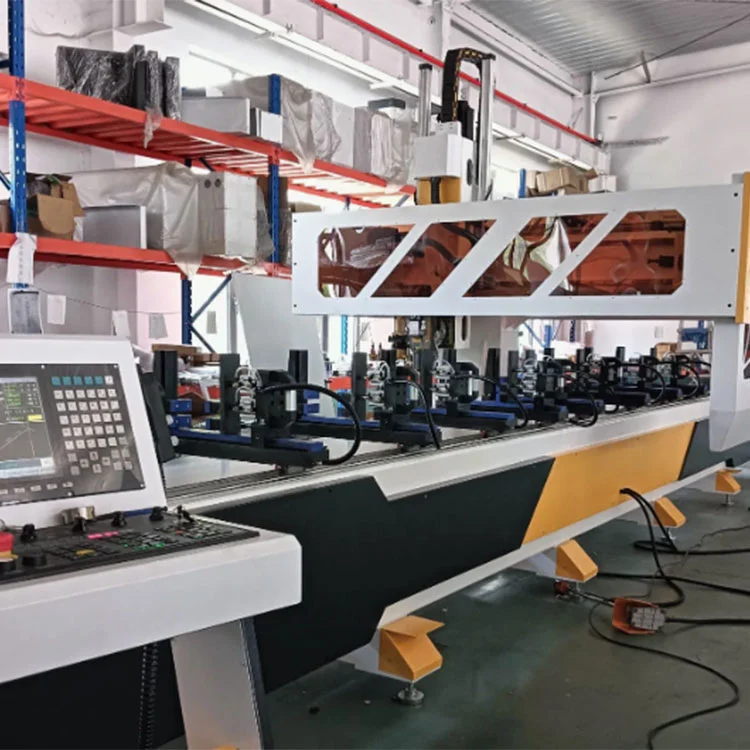

The5-осьовий портальний обробний центр для навісної стінипрацює за допомогою рухомого порталу над нерухомим робочим столом. Оператор розміщує алюмінієвий профіль на столі та активує пневматичний або гідравлічний затиск. Попередньо написана програма G-коду завантажується через контроль Siemens або OSAI. Портал рухається вздовж осі X до першого положення обробки, а 5-осьова головка повертає шпиндель під необхідний кут. RTCP автоматично компенсує зміщення довжини інструменту під час поворотних рухів, тому вістря інструмента точно слідує запрограмованій траєкторії. Такі операції, як свердління, фрезерування, нарізання різьби та пиляння, виконуються на кількох гранях без розтискання профілю. Коли послідовність обробки завершується в одній зоні, портал переміщується до наступної або машина переходить у маятниковий режим, що дозволяє оператору вивантажити готову деталь і завантажити нову, тоді як обробка продовжується на сусідньому пристосуванні. Стружка видаляється вбудованим конвеєром.

Основна сфера застосування

Типові програми для5-осьовий портальний обробний центр для навісної стінивключають:

1. Висотна будівля об’єднала алюмінієві стінові стіни
2. Екструзії скляних фасадів із прихованою та відкритою рамою
3. Кутові з’єднання навісних стін і фасадні профілі спеціальної форми
4. Сонячна кімната, мансардне вікно та великі алюмінієві віконні та дверні профілі
5. Алюмінієві опорні кронштейни для скляних навісних стін
6. Промислові алюмінієві фасадні та декоративні сталеві стінові профілі
7. Аерокосмічні легкі алюмінієві профілі (сумісні між галузями)

Відповідна сировина: алюмінієвий сплав 6063, порожнисті профілі, суцільний алюміній, тонкостінна сталь, архітектурні профілі з ПВХ.

FAQ

З: Як користуватися вашою машиною?

A: Кожна машина проходить заводські випробування та налаштування перед відправкою. Надається повний відеоінструкція та письмова документація. Віддалена підтримка також доступна для вирішення питань щодо налаштування та усунення несправностей.

Q: який час доставки?

A: Виробництво зазвичай займає 15-25 робочих днів після отримання депозиту.

З: Які умови оплати?

A: T/T 30% депозит після підтвердження замовлення, а решта 70% балансу необхідно сплатити до відправлення.

З: Ви фабрика чи торгова компанія?

В: Lebulang Machine є виробником із власним виробничим підприємством у Цзінані, Китай. Ми також постачаємо додаткове обладнання для дверей і вікон для комплексного обслуговування.

З: Яка ваша потужність у вашій майстерні?

В: Наша річна виробнича потужність перевищує 800 одиниць техніки.
