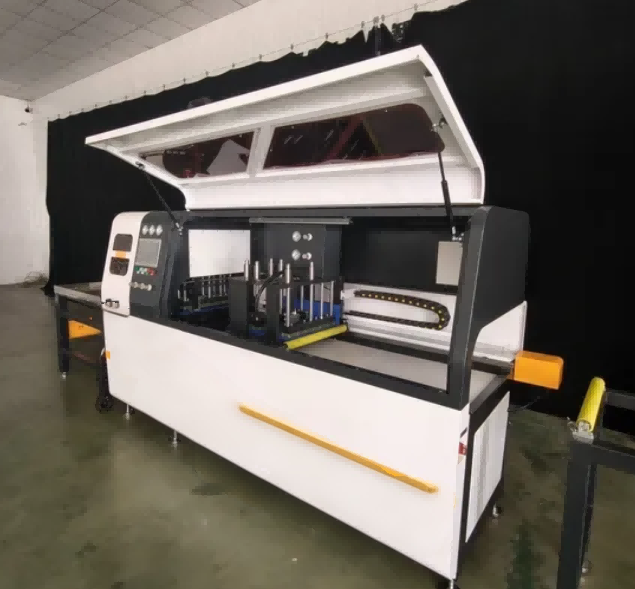

Надточна циркулярна пила з ЧПУ для промислових алюмінієвих профілів

Технічні характеристики

Як працює пила

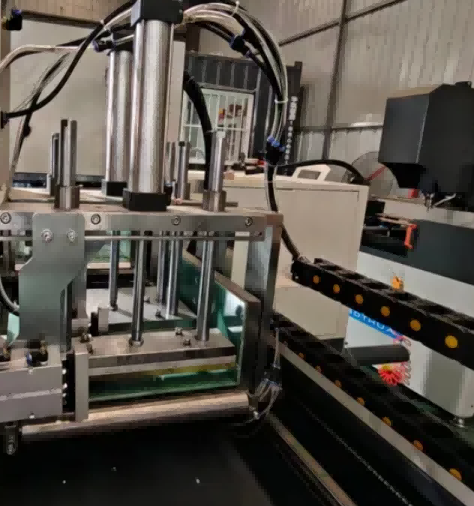

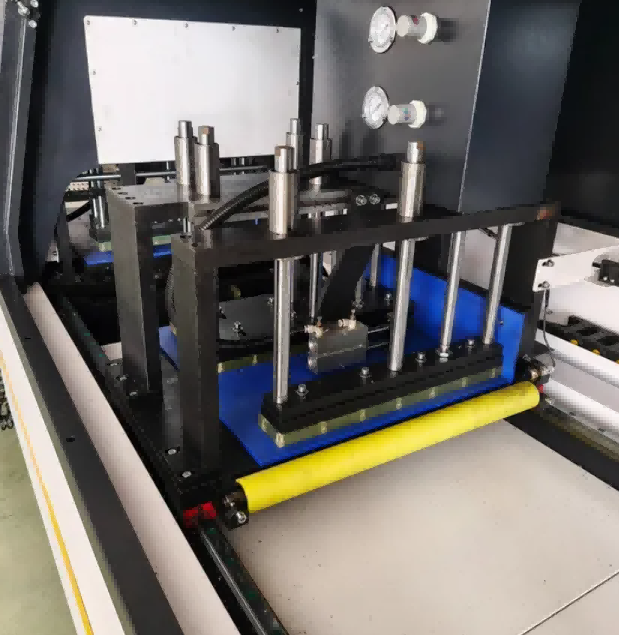

TheЦиркулярна пила з ЧПУ для промислових алюмінієвих профілівпрацює за допомогою осі подачі з сервоприводом, яка розташовує профіль під пильним диском відповідно до довжини, введеної на сенсорному екрані. Оператор завантажує алюмінієву екструзію на вхідний роликовий стіл, вибирає програму різання з пам’яті або вводить нові розміри та запускає цикл. Пневматичні затискачі зачіпляються як у вертикальному, так і в горизонтальному напрямках, щоб утримувати профіль на опорних упорах. Пильна головка, оснащена газово-рідинним амортизуючим циліндром, опускається крізь матеріал із контрольованою швидкістю подачі для отримання квадратного різу без задирок. Розпилений спрей ріжучої рідини охолоджує лезо та заготовку під час різання. Після того, як лезо втягується, затискачі відпускаються, і сервопривод просуває профіль до наступного положення різу. Стандартна конфігурація ріже під кутом 90° та ±45°. За допомогою додаткового кутового модуля з ЧПК головка пилки повертається на будь-який кут від 22,5° до 157,5° під керуванням програми.

Ключові характеристики

±0,1 мм Точність різання – Сервокерована подача забезпечує виняткову повторюваність.

Повністю автоматичний цикл – інтегроване автоматичне завантаження, затискання, різання та розвантаження.

Надміцна рама – зварна сталева конструкція зі знятою напругою зменшує вібрацію та продовжує термін служби леза.

Різання без задирок – оптимізована швидкість леза та система охолодження туманом мінімізують додаткову обробку.

Різання під гнучким кутом – стандарт 45° / 90°; спеціальні кути доступні за запитом.

Зручний інтерфейс ЧПК – інтуїтивно зрозумілий сенсорний екран HMI для швидкого налаштування та мінімального навчання.

Безпека перш за все – повністю закрита охорона з захисними блокуваннями та електричною шафою, що відповідає вимогам CE

Робочий процес

Автоматичне завантаження – Профілі завантажуються за допомогою роликового конвеєра або автоматичного завантажувача.

Точне позиціонування – подача з сервоприводом забезпечує точну довжину різання.

Надійне затискання – пневматичні/гідравлічні затискачі міцно тримають профілі.

Високошвидкісне різання – пильна головка з ЧПК виконує чисті та точні різи.

Видалення та охолодження стружки – вбудоване охолодження та конвеєр стружки забезпечують чистоту робочого простору.

Циркулярна пила з ЧПУ для промислових алюмінієвих профілів. Додаткові модулі оновлення

1. Структура різання без хвоста (залишковий хвіст ≤5 мм, високе використання матеріалу)
2. Автоматична завантажувально-розвантажувальна роликова конвеєрна лінія для профілів довжиною 6 м
3. Модуль різання з ЧПУ під довільним кутом (22,5°--157,5°)
4. Пилозбірник великої ємності для зберігання стружки
5. Модуль віддаленої онлайн-діагностики та статистики даних IoT
6. Синхронне затискне пристосування з кількох частин
7. Індивідуальний подовжений хід подачі до 12000 мм

Відповідність і підтримка

Відповідність: виробничий процес сертифікований CE / ISO 9001

Післяпродажне обслуговування: дистанційне введення в експлуатацію, відеотехнічна підтримка та постачання запчастин

Гарантія: стандартна гарантія 12 місяців (з можливістю продовження)

Налаштування: послуги OEM/ODM доступні для розміру профілю та рівня автоматизації

FAQ

Q1: Які профілі можна різати цією пилою з ЧПУ?

A: Він розроблений для промислових алюмінієвих профілів, включаючи секції вікон/дверей, навісні стіни та сонячні рами. Для великих екструзій доступні індивідуальні рішення.

Q2: Чи машина повністю автоматична?

A: Так. Він підтримує автоматичне подавання, затискання, різання та розвантаження, що вимагає лише одного оператора.

Q3: Чи можна різати під кутом, відмінним від 90°?

A: Так. Стандартні моделі підтримують 45° і 90°; різання під кутом на замовлення доступне за запитом.

Q4: Яка точність різання?

A: Точність подачі становить ±0,1 мм, що забезпечує високу повторюваність для масового виробництва.
