Циркулярна пила з ЧПУ для промислових алюмінієвих профілів

Технічні характеристики

Як працює пила

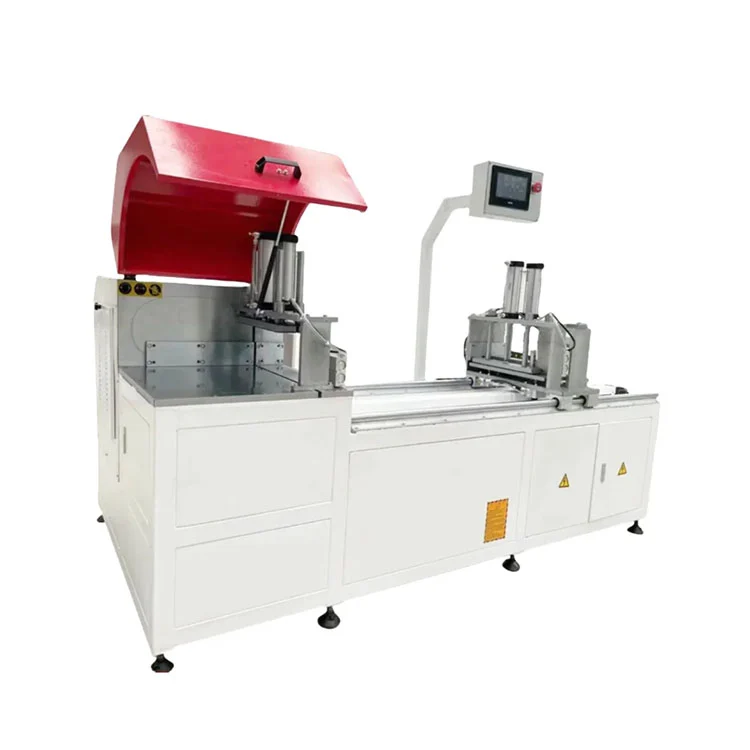

TheЦиркулярна пила з ЧПУ для промислових алюмінієвих профілівпрацює за допомогою осі подачі з сервоприводом, яка розташовує профіль під пилковим диском відповідно до довжини, введеної на сенсорному екрані. Оператор завантажує алюмінієву екструзію на вхідний роликовий стіл, вибирає програму різання з пам’яті або вводить нові розміри та запускає цикл. Пневматичні затискачі затискаються як у вертикальному, так і в горизонтальному напрямках, щоб утримувати профіль на опорних упорах. Пильна головка, оснащена газово-рідинним амортизуючим циліндром, опускається крізь матеріал із контрольованою швидкістю подачі для отримання квадратного різу без задирок. Розпилений спрей ріжучої рідини охолоджує лезо та заготовку під час різання. Після того, як лезо втягується, затискачі відпускаються, і сервопривід переміщує профіль до наступного положення різу. Стандартна конфігурація ріже під кутом 90° та ±45°. За допомогою додаткового кутового модуля з ЧПК головка пилки повертається на будь-який кут від 22,5° до 157,5° під керуванням програми.

Ключові компоненти

• Вісь сервоприводу:Серводвигун змінного струму приводить у рух кульковий гвинт осі X для позиціонування профілю. Точність позиціонування ±0,05 мм, з допуском повторного різання в межах ±0,1 мм. Стандартні ручки для переміщення подачі нарізають довжиною від 350 мм до 6500 мм.
• Пильна головка в зборі:Двигун потужністю 5,5 кВт або 7,5 кВт приводить в рух полотно дискової пилки з карбіду вольфраму зі швидкістю 2800 об/хв. Газорідинний демпферний циліндр контролює швидкість вертикальної подачі відповідно до товщини матеріалу та навантаження на лопаті.

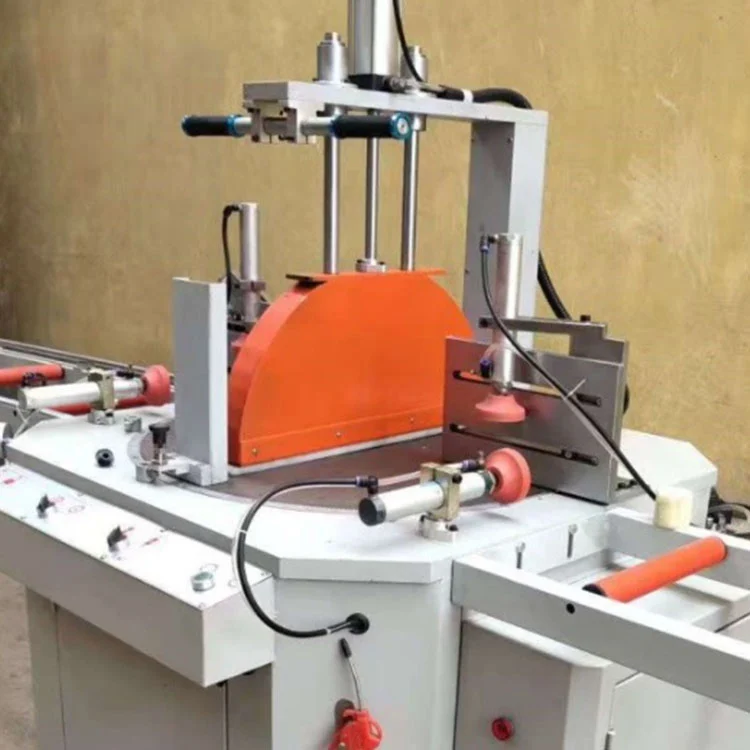

• Пневматична затискна система:Подвійні вертикальні та горизонтальні затискачі з м’якими губками утримують профіль на задній огорожі та столі. Зусилля затиску регулюється за допомогою регулятора тиску повітря в діапазоні від 0,5 до 0,8 МПа.
• Контролер ЧПК і сенсорний екран:Імпортований ПЛК у поєднанні з 10-дюймовим багатомовним сенсорним екраном керує збереженням програм, введенням довжини, вибором кута та керуванням циклом. Для передачі програм підтримується підключення через USB і мережу.

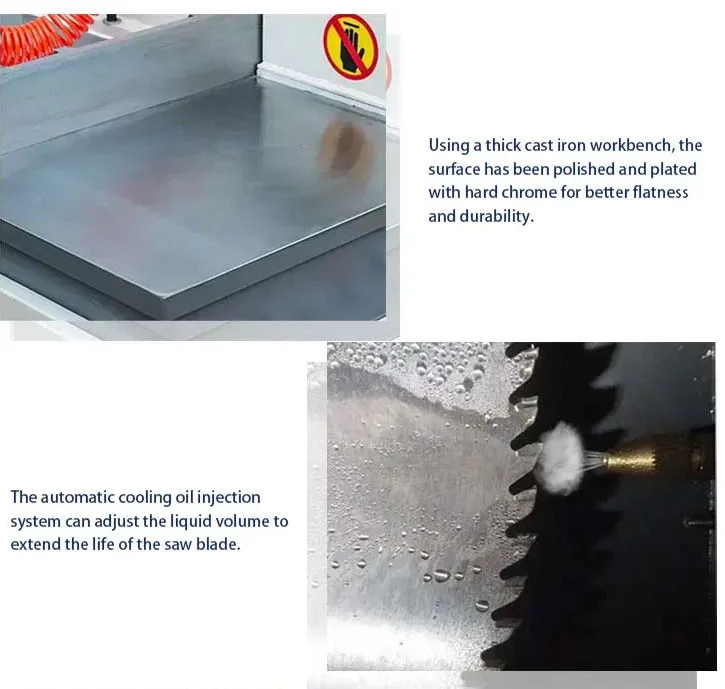

• Система охолодження:Автоматична розпилена система ріжучої рідини наносить туман мастила на лезо та зону різання. Це зменшує тертя, подовжує термін служби леза та допомагає отримати чисту поверхню різу.
• Корпус безпеки:Повністю закритий кожух леза закриває зону різання. Кнопка аварійної зупинки та датчик захисту від зіткнень зупиняють машину, якщо на шляху леза виявляється перешкода.

Циркулярна пила з ЧПУ для промислових алюмінієвих профілів Стандартні аксесуари

1. Система керування сервоприводом з ЧПУ + 10-дюймовий багатомовний сенсорний екран
2. Імпортне полотно для дискової пилки з карбіду вольфраму для алюмінію
3. Газорідинна амортизаційна ріжуча головка в зборі
4. Подвійний пневматичний автоматичний затискний пристрій з м'якими губками, що запобігають подряпинам
5. Автоматична система охолодження та циркуляції мастила
6. Повністю закритий захисний чохол для леза
7. Трубопровід для збору пилу з алюмінієвої стружки
8. Кнопка аварійної зупинки, датчик захисту від зіткнення
9. Повна інструкція з експлуатації та обслуговування англійською мовою, набір запасних частин

Циркулярна пила з ЧПУ для промислових алюмінієвих профілів. Додаткові модулі оновлення

1. Структура різання без хвоста (залишковий хвіст ≤5 мм, високе використання матеріалу)
2. Автоматична завантажувально-розвантажувальна роликова конвеєрна лінія для профілів довжиною 6 м
3. Модуль різання з ЧПУ під довільним кутом (22,5°--157,5°)
4. Пилозбірник великої ємності для зберігання стружки
5. Модуль віддаленої онлайн-діагностики та статистики даних IoT
6. Багатокомпонентний синхронний затискний пристрій
7. Індивідуальний подовжений хід подачі до 12000 мм

Область застосування

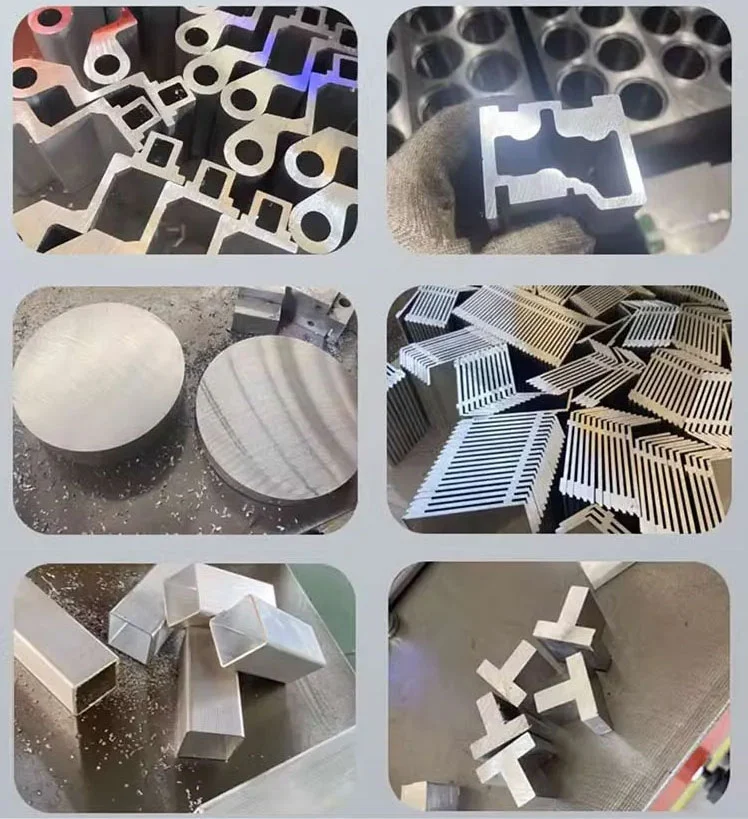

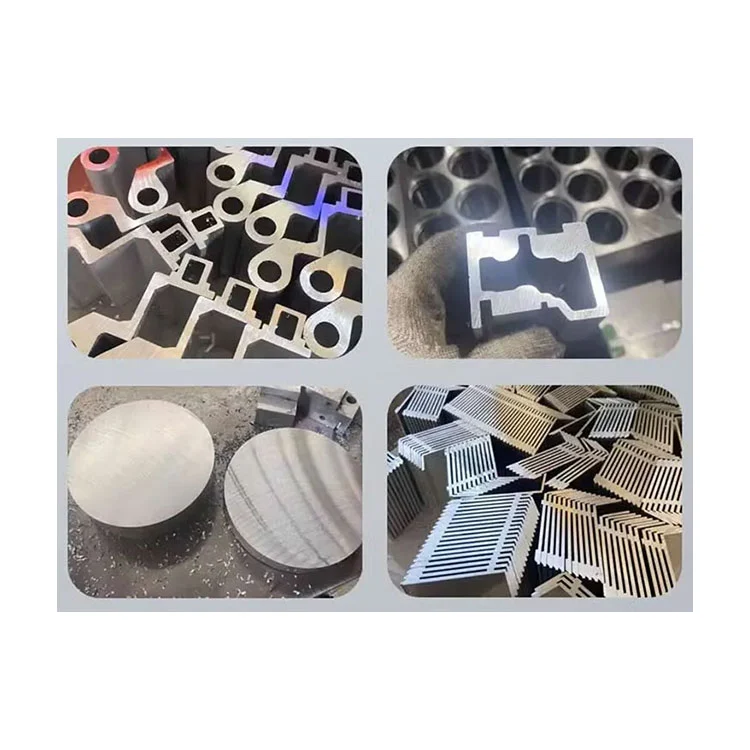

TheЦиркулярна пила з ЧПУ для промислових алюмінієвих профіліввикористовується у виробничих середовищах, де алюмінієві екструзії розрізаються на необхідну довжину перед подальшою механічною обробкою або складанням. Типове використання включає розрізання рамних профілів для вікон і дверей, опор і фрамуг навісних стін, промислових алюмінієвих конструкційних елементів, монтажних рейок сонячних панелей і архітектурних декоративних профілів. Пила може обробляти суцільні та порожнисті алюмінієві профілі, терморозривні профілі та легкі мідні або ПВХ екструзії в межах своєї потужності поперечного перерізу. За допомогою додаткового модуля довільного кута він також створює кутові вирізи для фронтонних рам, трапецієподібних вікон і багатосторонніх архітектурних вузлів.

Наш сервіс

1. Гарантія мінімум один рік з моменту введення в експлуатацію.
2. Безкоштовна консультація до, під час та після продажу.
3. Безкоштовне планування проекту та дизайн макета.
4. Безкоштовне налагодження обладнання, поки всі функції не запрацюють, як зазначено.
5. Безкоштовна координація міжміських перевезень.
6. Безкоштовне навчання експлуатації та обслуговування обладнання.
7. Річна повна гарантія та довічне обслуговування.
