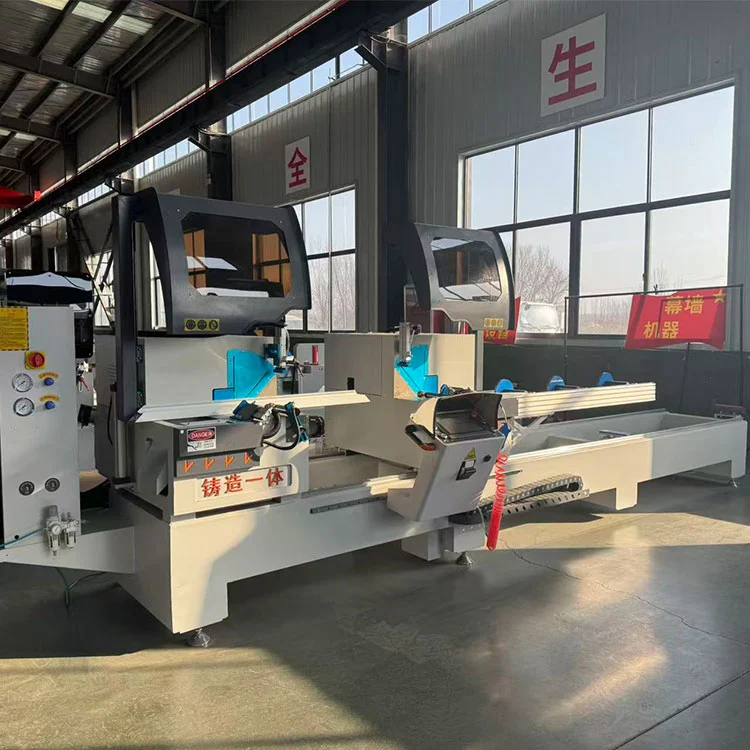

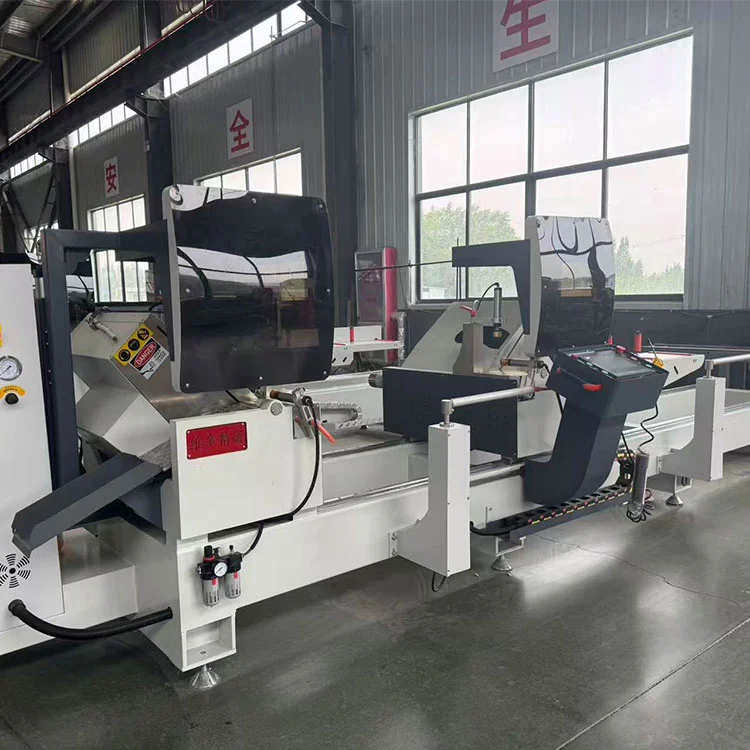

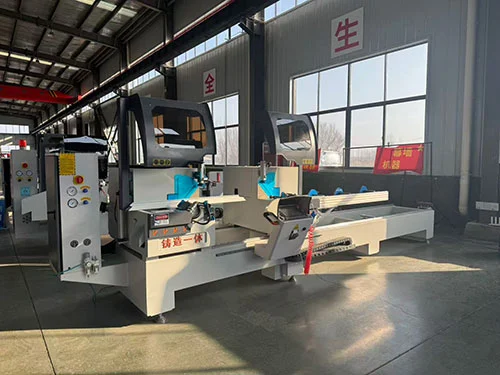

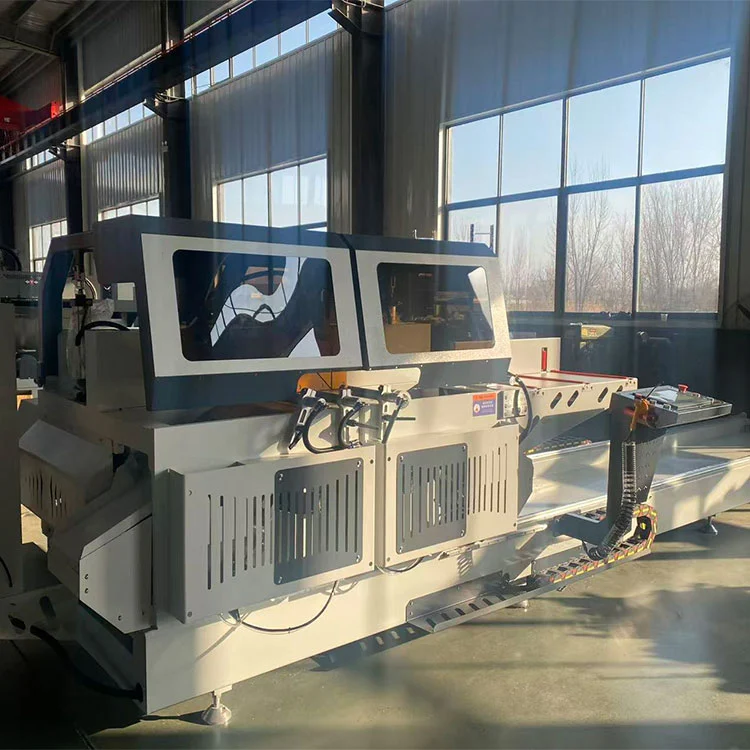

Напівавтоматична подвійна торцювальна пила для різання алюмінієвого профілю

Shandong Lebulang Precision Machinery Co., Ltd., що працює під брендом Lebulang Machine, виробляє обладнання для обробки алюмінію та ПВХ на своєму заводі в Цзінані, Китай, з 1996 року. Ця напівавтоматична подвійна торцювальна пила розрізає алюмінієві профілі для вікон, дверей, навісних стін і промислових рам. Він обробляє профілі шириною до 350 мм і висотою до 150 мм, з горизонтальними кутами різання від 45° до 135° і вертикальними кутами від 45° до 90°. Два двигуни потужністю 4 кВт приводять в рух пильні диски зі швидкістю 2800 об/хв, а права головка рухається по лінійних напрямних із рейковою передачею для позиціонування по довжині. П’ятиосьова повністю закрита система ЧПК контролює позиціонування кута та довжини, а швидкість подачі різання плавно регулюється від 0 до 3 м/хв.

Технічні параметри

особливості

• Порізка великого профілю:TheНапівавтоматична подвійна торцювальна пила для різання алюмінієвого профілюпризначений для двовимірного складного кутового різання великих алюмінієвих профілів. Він обробляє ширину до 350 мм і висоту до 150 мм, покриваючи стандартні навісні стіни та промислові розміри екструзії.
• П'ятиосьова повністю закрита система ЧПК:Позиціонування кута та довжини контролюється п’ятиосьовою системою ЧПК із замкнутим контуром зворотного зв’язку. Це забезпечує допуск кута в межах ±5′ і допуск повторної довжини в межах ±0,2 мм за нормальних умов експлуатації.
• Трансмісія рухомої головки пилки:Права ріжуча головка рухається по лінійній направляючій парі з рейковою передачею. Таке розташування забезпечує жорсткість, необхідну для точного позиціонування довжини при повній потужності різання 6000 мм.
• Точні шарнірні підшипники:Обертання головки пили використовує перехресні циліндричні роликопідшипники, які забезпечують стабільне кутове переміщення з низьким тертям. Така конструкція сприяє плавному регулюванню кута і надійній фіксації в заданому положенні.
• Покращена структура коромисла:Пильний диск встановлено на посиленому коромислі, яке повертається вгору з-під робочого столу. Ця конфігурація створює гладку, чисту поверхню різу на профілі та покращує загальну стабільність різання.
• Поворот леза під столом:Напрямок подачі леза – знизу робочого столу, що допомагає тримати руки оператора подалі від зони різання під час циклу.
• Вбудоване змащування та охолодження:Пристрій для змащування та охолодження туманом рухається разом із пилковим диском, наносячи ріжучу рідину безпосередньо на зуби диска та зону різання. Це допомагає подовжити термін служби леза та покращити якість різання алюмінію.

Як це працює

TheНапівавтоматична подвійна торцювальна пила для різання алюмінієвого профілюоперує оператором, який встановлює бажані горизонтальні та вертикальні кути різання, а також довжину різу на панелі керування ЧПК. Права ріжуча головка автоматично переміщується по лінійній напрямній у запрограмоване положення. Алюмінієві профілі розміщуються на роликових опорах і фіксуються пневматичними затискачами. Обидві головки можуть різати одночасно або незалежно. Під час циклу різання пильні диски піднімаються вгору з-під робочого столу, прорізаючи профіль із контрольованою швидкістю подачі від 0 до 3 м/хв. Під час різання активується система мастила туманом. Після того, як леза втягнуться, затискачі відпускаються, і відрізані частини видаляються. П’ятиосьова замкнута система ЧПК контролює та регулює положення, щоб підтримувати точність під час серійного різання.

Ключові компоненти

• Пильні двигуни (2 × 4 кВт):Кожна ріжуча головка приводиться в рух двигуном потужністю 4 кВт, що обертається зі швидкістю 2800 об/хв. Потужність узгоджується з діаметром леза та ріжучою здатністю 350 × 150 мм.
• Лінійна направляюча та зубчаста стійка:Рухома права головка рухається по прецизійній лінійній напрямній і позиціонується рейковим приводом. Ця передача забезпечує жорсткість і точність, необхідні для позиціонування довжини над станиною 6000 мм.
• Перехрещені роликові підшипники:Використовується на шарнірі головки пилки для регулювання кута. Ці підшипники забезпечують високу жорсткість і плавність обертання з мінімальним люфтом.
• П'ятиосьовий контролер ЧПК:Керує горизонтальними та вертикальними кутами різання, позиціонуванням довжини та швидкістю подачі. Система замкнутого циклу використовує зворотний зв’язок від кодерів для підтримки точності позиціонування.
• Система змащення туманом:Насадка, яка рухається разом із пильним диском, доставляючи розпилену рідину для різання в зону різання. Це зменшує тепло від тертя та допомагає запобігти зварюванню алюмінієвої стружки на зубах леза.
• Пневматичні затискачі:Утримуйте профіль під час різання. Тиск затиску регулюється повітряним регулятором.

Додатки

TheНапівавтоматична подвійна торцювальна пила для різання алюмінієвого профілювикористовується для різання алюмінієвих профілів у виробництві вікон і дверей, виготовленні навісних стін, виробництві каркасів сонячних панелей і загальної промислової обробки алюмінію. Він обробляє суцільні та порожнисті екструзії, профілі з терморозривом і легкі кольорові метали в межах заданої потужності різання.

Виробник і підтримка

Shandong Lebulang Precision Machinery Co., Ltd., що працює як Lebulang Machine, виробляє обладнання для обробки алюмінію на своєму заводі в Цзінані, Китай, з 1996 року.Напівавтоматична подвійна торцювальна пила для різання алюмінієвого профілюпоставляється безпосередньо з заводу з сертифікатами CE та ISO. Річна гарантія поширюється на основну конструкцію. Включено віддалену технічну підтримку, відеоролики з експлуатації та посібник англійською мовою. Запчастини є в наявності до відправки. Параметри напруги, довжини різання та затиску можна налаштувати під час замовлення.

FAQ

Q1: Які типи профілів можна різати цією пилою?

A: Він розрізає алюмінієві профілі шириною до 350 мм і висотою до 150 мм, включаючи суцільні прутки, порожнисті профілі та профілі з терморозривом. Також підходить для легких кольорових металів і деяких ПВХ профілів.

Q2: Чи можна вирізати складені кути?

A: Так. Машина виконує двовимірне складене кутове різання, горизонтальний кут регулюється від 45° до 135° і вертикальний кут від 45° до 90°.

Q3: Яка точність різання?

A: Допуск повторного визначення довжини становить ±0,2 мм, а допуск кута різання становить ±5′ за стандартних робочих умов із належним обслуговуванням лез.

Q4: Чи автоматичне положення правої голови?

A: Так. Права головка автоматично переміщується вздовж лінійної напрямної до запрограмованого положення за допомогою п’ятиосьової системи ЧПК. Оператор вводить бажану довжину на панелі керування.

Q5: Яка мінімальна кількість замовлення та час доставки?

Відповідь: Мінімальна кількість замовлення - один комплект. Стандартний час доставки зазвичай становить 15–25 робочих днів після отримання депозиту, залежно від поточного графіка виробництва.
