Подвійна торцювальна пила для виготовлення віконних рам
Подвійна торцювальна пила на 45 і 90 градусів для виробництва віконних рам — це надпотужна, високоточна машина для різання з подвійною головкою, призначена для алюмінієвих, ПВХ, ПВХ і терморозривних профілів у виробництві вікон, дверей і навісних стін. Він забезпечує точні, повторювані різи 45° і 90° з краями без задирок, підтримуючи як незалежну, так і подвійну синхронну роботу головки для максимальної продуктивності. Бренд Lebulang створює високоякісну машину.

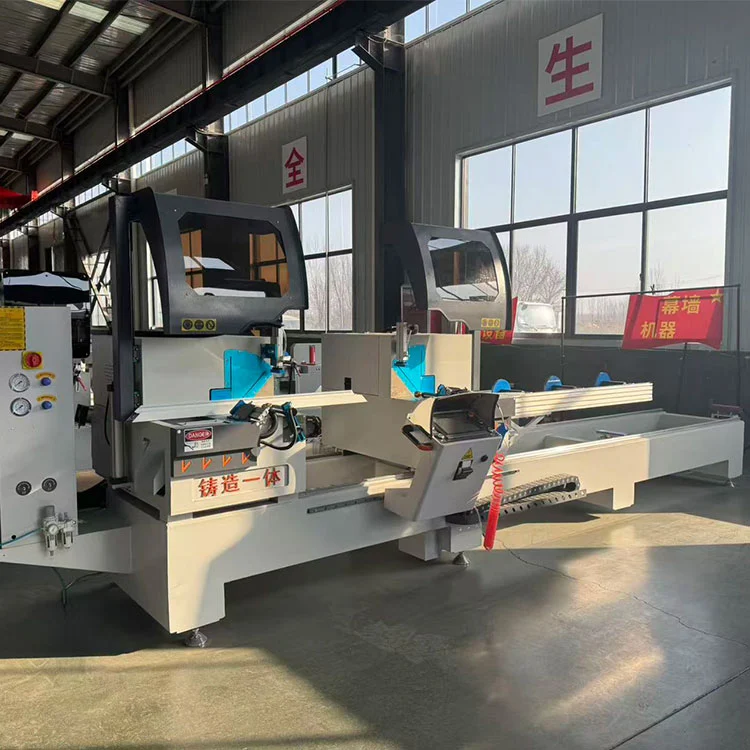

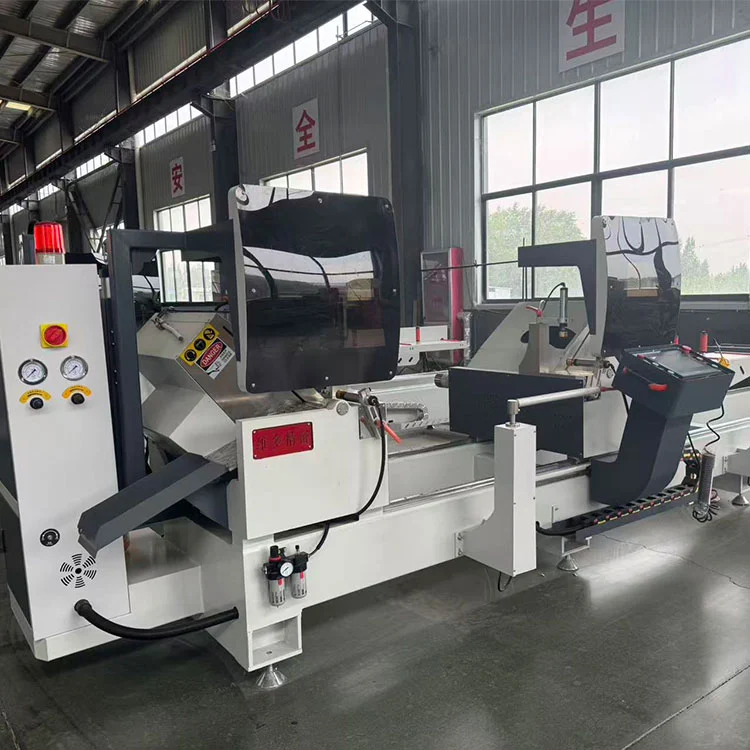

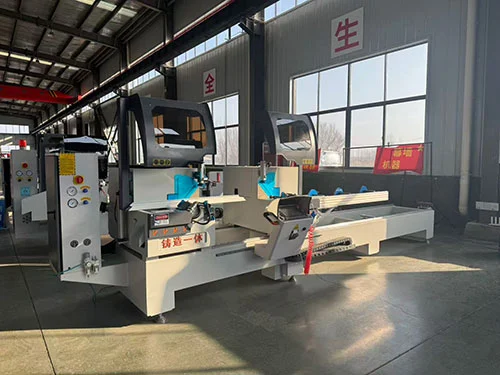

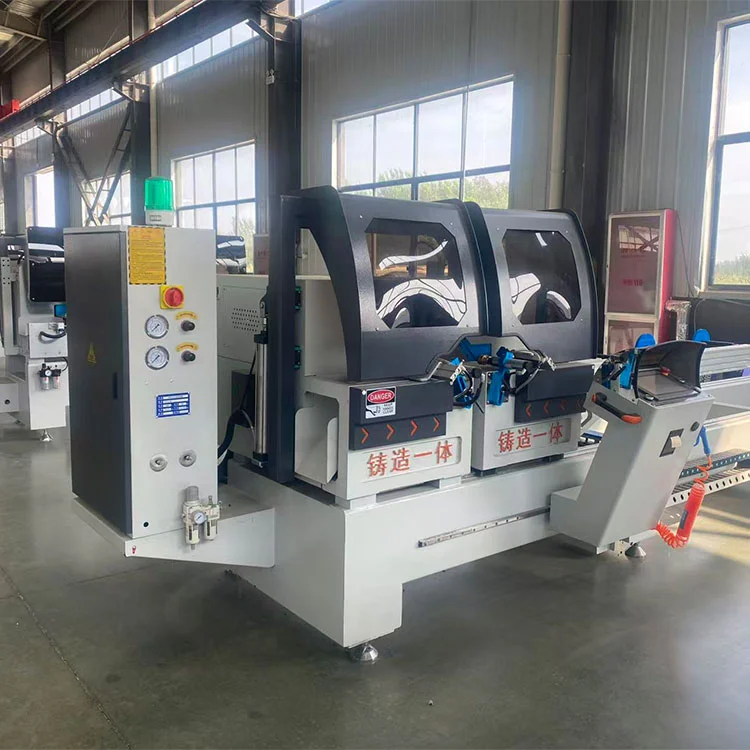

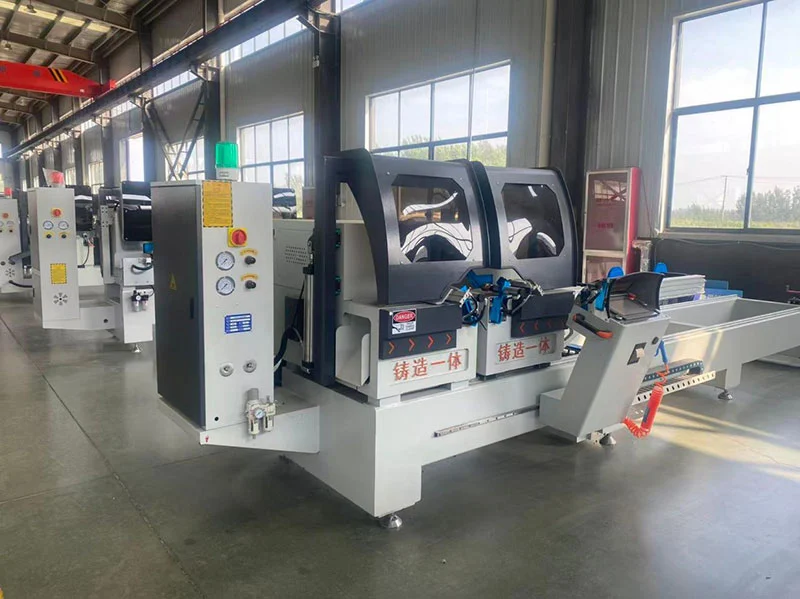

Ця подвійна торцювальна пила для виробництва віконних рам, виготовлена на китайському заводі Lebulang Machine, де вже майже три десятиліття виготовляється обладнання для обробки алюмінію та ПВХ, ріже профілі під кутом 45° та 90° для виготовлення вікон, дверей і шторних стін. Він обробляє екструзію алюмінію, ПВХ, ПВХ, терморозриву та міді. Дві ріжучі головки — фіксована T1 і моторизована T2 — розташовані на загальній прецизійній напрямній і можуть працювати одночасно, при цьому права головка переміщується сервоприводом для позиціонування по довжині.

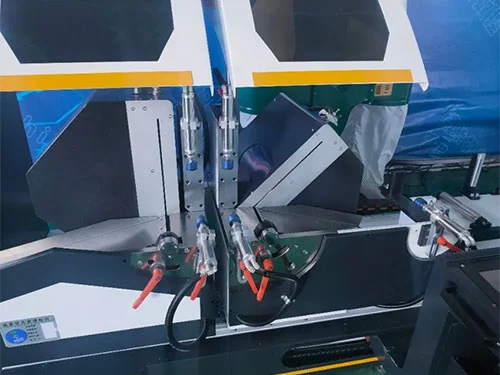

Вбудований литий верстак і шпиндельні двигуни з прямим підключенням утворюють основну структуру. Кожна головка пилки приводиться в дію двигуном потужністю 3 кВт, який обертає полотно з твердосплавним наконечником ø500 мм зі швидкістю 3000 об/хв. Пневматичні затискачі фіксують заготовку, а повітряно-гідравлічний демпферний циліндр контролює подачу. Зварна сталева рама та чавунна основа працюють разом з лінійними рейками HIWIN і компонентами Schneider Electric, щоб підтримувати повторювану точність фіксованої довжини в межах ±0,1 мм і шорсткість поверхні різання на рівні Ra 12,5 мкм. Максимальна довжина різання становить 5000 мм, а функція короткого різання досягає 200 мм. При 45° місткість секції 150 × 170 мм; під кутом 90° обробляє 150 × 345 мм, включаючи квадратні труби до 150 × 200 мм.
Повністю закритий захисний кожух, аварійна зупинка та захист від перевантаження є стандартними. Спеціальна система відведення стружки та вакуумна система вловлює близько 70% сміття, а запатентований поворотний підйомний кронштейн запобігає прогину профілю в середині прольоту. Дані можна імпортувати через локальну мережу, USB, Bluetooth або ручне введення, а система керування взаємодіє зі звичайним програмним забезпеченням для оптимізації. Також вбудовано принтер етикеток і функцію запобігання помилкам, яка блокує різання, коли профіль виходить за межі допуску. Машина працює від трифазної мережі 380 В і потребує тиску повітря 0,6–0,8 МПа.
Застосовується сертифікація CE, і приймаються індивідуальні конфігурації OEM. Lebulang Machine постачає пилку безпосередньо на заводі з конструкцією, що забезпечує легке щоденне обслуговування. Віддалене керівництво встановленням надається безкоштовно.
Подвійна торцювальна пила на 45 і 90 градусів для алюмінієвих і ПВХ вікон має такі особливості:
- a. порізка промислових алюмінієвих профілів, ПВХ профілів, алюмінієвих дверей та вікон, навісних матеріалів.
- b. Робота без кваліфікованих робітників, вирішення труднощів найму заводу
- в. функція друку етикеток,
- d. функція запобігання помилкам: помилка профілю поза межами діапазону відсутності різання.
- д. Високоточний інтегрований ливарний верстак, інтегрований шпиндель з прямим підключенням двигуна,
- f. повітряно-рідинний демпферний циліндр, головки T1, T2 розташовані на інтегрованій направляючій рейці.
- g. Підтримує кілька режимів імпорту даних: Інтернет, LAN, U-диск, Bluetooth, ручне введення тощо.
- ч. Може реалізувати загальне програмне забезпечення для оптимізації даних на ринку.
- i. Функція захисту навколишнього середовища, унікальне видалення стружки, конструкція пилососа, рівень пилососа 70%, очищення місця, зменшення частоти очищення, підвищення ефективності роботи.
- j. Він оснащений запатентованим поворотним підйомним кронштейном, щоб уникнути помилок різання, спричинених середнім провисанням, і оснащений рухомим профільним кронштейном.
- k. Новітня технологія дугового різання, розпилювання безпечніше, швидше та надійніше.
Подвійна торцювальна пила на 45 і 90 градусів для алюмінієвих і ПВХ вікон
✅ Точне різання з подвійним кутом
- • Автоматичне регулювання кутів:45° / 90°(проміжні кути необов'язкові)
- • Точність позиціонування ±0,1 мм; чисті, щільні косі з’єднання рам
✅ Сумісність із різними матеріалами
- • Порізиалюміній, ПВХ, ПВХ, терморозрив, мідьпрофілі
- • Оптимізовано для вікон, дверей, навісних стін і архітектурних екструзій
✅ Висока ефективність з подвійною головкою
- • Дві синхронізовані головки; одночасне різання з обох кінців
- • Права головка з сервоприводом для швидкого й точного регулювання довжини
- • у 2–3 рази швидше, ніж одноголовкові пилки; ідеально підходить для масового виробництва
✅ Параметри ЧПУ/цифрового керування
- • Цифровий дисплей: швидке зчитування довжини, просте керування
- • Оновлення ЧПК: 10-дюймовий сенсорний екран, зберігання програм, імпорт/експорт USB
✅ Надміцна та стабільна конструкція
- • Міцна зварна сталева рама + чавунна основа; мінімальна вібрація
- • Компоненти преміум-класу: лінійні рейки HIWIN, електрика Schneider, леза з карбідними наконечниками
✅ Безпечний і зручний для користувача
- • Повністю закриті захисні кришки, аварійна зупинка, захист від перевантаження
- • Автоматичне втягування леза; пневматичний затиск для надійного утримання профілю
✅ Сертифікат CE та надійність
- • Відповідає стандартам безпеки ЄС; Безперервна робота 24/7
- • Гарантія 12--24 місяці; довгострокове постачання запчастин
Технічна специфікація
| Блок живлення | 380 В 50 Гц |
| Мотор головки пилки | 2 × 3 кВт/3000 об/хв |
| Робочий тиск | 0,6 ~ 0,8 МПа |
| Споживання повітря | 60 л/хв |
| Довжина різання | Max5000mm min 280mm (функція короткого різання - найкоротша 200mm) |
| Ширина зрізу | Макс 150 мм |
| Макс. Зрізання схилу | 45°150×170 мм 90°150×345 мм |
| Макс. різання квадратної труби | 150×200 мм |
| Кут різання | 45 градусів 90 градусів |
| Швидкість годування | безперервно життєздатний 0-4 м/хв |
| Специфікація пилкового полотна | ø500 × ø30 × 4,4 × Z120 |
| вимір | 6550 × 1300 × 1800 мм |
| вага | 2000 кг |
| Точність повторюваної фіксованої довжини | ≤ 0,1 мм |
| Допуск на кут зрізу профілю | ± 3' |
| Рівність ріжучого профілю | ≤ 0,02 м |
| Шорсткість профілю різання | Ra12,5 мкм |
Ключові компоненти

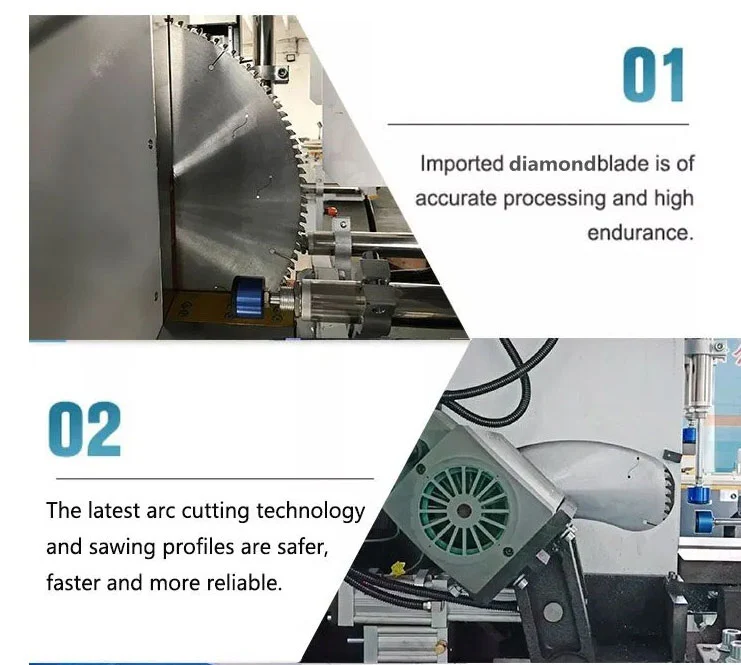

- Пильні леза: імпортні твердосплавні леза для гладких різів без задирок
- Пневматичні затискачі: Горизонтальні/вертикальні затискачі для міцного утримання профілю
- Лінійні рейки: Тайваньські прецизійні рейки HIWIN для плавного руху
- Панель управління: інтуїтивно зрозумілий цифровий дисплей або 10-дюймовий сенсорний екран з ЧПК
- Система безпеки: захисні кожухи, що відповідають вимогам CE, аварійна зупинка, захист від перевантаження
Післяпродажне обслуговування
- Гарантія: 1 рік (безкоштовні запчастини та технічна підтримка)
- монтаж: Інженери доступні для встановлення та навчання за кордоном
- Запчастини: Довгострокове постачання за заводською ціною
- Підтримка: 24/7 онлайн технічна підтримка (відеодзвінок, віддалена діагностика)
