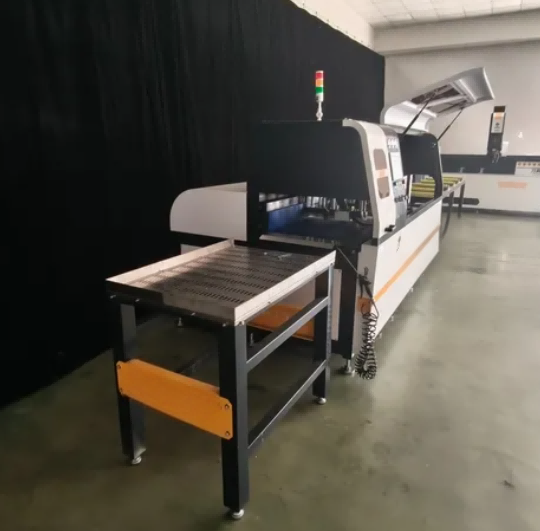

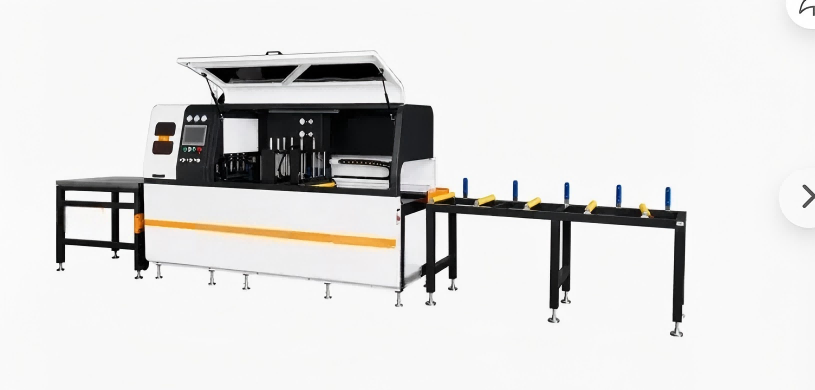

Точна циркулярна пила з ЧПУ для промислових алюмінієвих профілів

Технічні характеристики

Як працює пила

TheЦиркулярна пила з ЧПУ для промислових алюмінієвих профілівпрацює за допомогою осі подачі з сервоприводом, яка розташовує профіль під пильним диском відповідно до довжини, введеної на сенсорному екрані. Оператор завантажує алюмінієву екструзію на вхідний роликовий стіл, вибирає програму різання з пам’яті або вводить нові розміри та запускає цикл. Пневматичні затискачі зачіпляються як у вертикальному, так і в горизонтальному напрямках, щоб утримувати профіль на опорних упорах. Пильна головка, оснащена газово-рідинним амортизуючим циліндром, опускається крізь матеріал із контрольованою швидкістю подачі для отримання квадратного різу без задирок. Розпилений спрей ріжучої рідини охолоджує лезо та заготовку під час різання. Після того, як лезо втягується, затискачі відпускаються, і сервопривод просуває профіль до наступного положення різу. Стандартна конфігурація ріже під кутом 90° та ±45°. За допомогою додаткового кутового модуля з ЧПК головка пилки повертається на будь-який кут від 22,5° до 157,5° під керуванням програми.

Ключові характеристики

Повністю автоматична робота – автоматична подача матеріалу, затискання та розпилювання для максимальної ефективності.

Надміцна конструкція – Посилена рама машини мінімізує вібрацію та забезпечує тривалу стабільність.

Технологія Burr-Free – оптимізована швидкість леза та система охолодження зменшують задирки та вторинну обробку.

Зручний інтерфейс ЧПК – інтуїтивно зрозуміле керування на сенсорному екрані для швидкого налаштування та легкої роботи.

Гнучкі кути різання – підтримує різання під кутом 45°, 90°, а також індивідуальний кут для різноманітних застосувань

Робочий процес

Автоматичне завантаження – Профілі завантажуються за допомогою роликового конвеєра або автоматичного завантажувача.

Точне позиціонування – подача з сервоприводом забезпечує точну довжину різання.

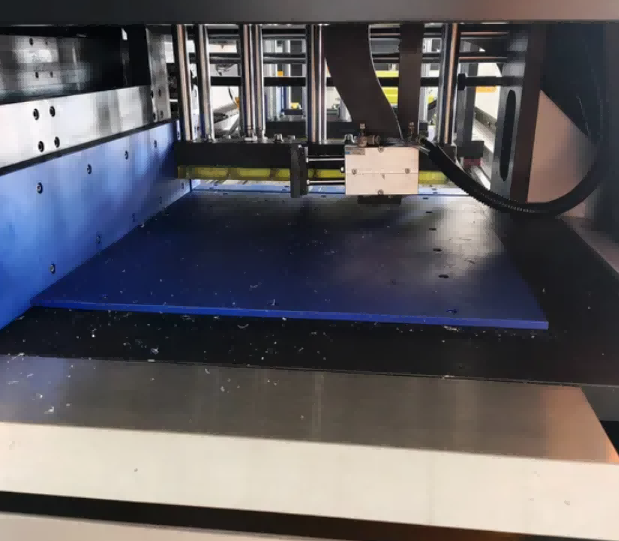

Надійне затискання – пневматичні/гідравлічні затискачі міцно тримають профілі.

Високошвидкісне різання – пильна головка з ЧПК виконує чисті та точні різи.

Видалення та охолодження стружки – вбудоване охолодження та конвеєр стружки забезпечують чистоту робочого простору.

Циркулярна пила з ЧПУ для промислових алюмінієвих профілів. Додаткові модулі оновлення

1. Структура різання без хвоста (залишковий хвіст ≤5 мм, високе використання матеріалу)
2. Автоматична завантажувально-розвантажувальна роликова конвеєрна лінія для профілів довжиною 6 м
3. Модуль різання з ЧПУ під довільним кутом (22,5°--157,5°)
4. Пилозбірник великої ємності для зберігання стружки
5. Модуль віддаленої онлайн-діагностики та статистики даних IoT
6. Синхронне затискне пристосування з кількох частин
7. Індивідуальний подовжений хід подачі до 12000 мм

Сценарії застосування

Алюмінієві віконні та дверні профілі

Навісні та фасадні системи

Вирізка каркаса сонячної панелі

Промислові алюмінієві профілі

Залізничний транспорт і автомобільні алюмінієві деталі

Меблеві та тепловідвідні профілі

FAQ

Q1: Які профілі можна різати цією пилою з ЧПУ?

A: Він розроблений для промислових алюмінієвих профілів, включаючи секції вікон/дверей, навісні стіни та сонячні рами. Для великих екструзій доступні індивідуальні рішення.

Q2: Чи машина повністю автоматична?

A: Так. Він підтримує автоматичне подавання, затискання, різання та розвантаження, що вимагає лише одного оператора.

Q3: Чи можна різати під кутом, відмінним від 90°?

A: Так. Стандартні моделі підтримують 45° і 90°; різання під кутом на замовлення доступне за запитом.

Q4: Яка точність різання?

A: Точність подачі становить ±0,1 мм, що забезпечує високу повторюваність для масового виробництва.
