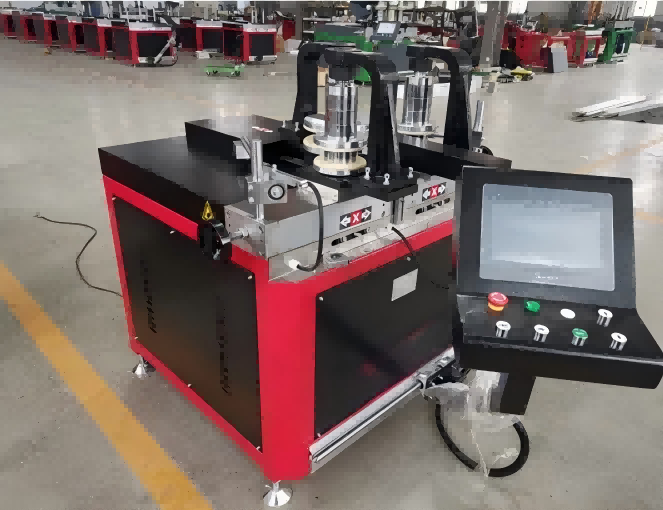

Високоточний верстат для згинання алюмінію та ПВХ профілю з ЧПУ

Цей верстат для згинання алюмінієвих і ПВХ-профілів з ЧПУ спеціально створений для виготовлення архітектурних профілів, включаючи навісні стіни, фасади, аркові вікна та віконні рами з ПВХ. Оснащений 3-роликовою синхронізованою системою згинання та керуванням із сервоприводом, він забезпечує плавні криві без спотворень із точністю ±0,5 мм. Сумісна як з алюмінієвими екструзіями, так і з ПВХ/ПВХ профілями, машина підтримує багаторадіусне згинання в одній установці, значно підвищуючи ефективність виробництва та зменшуючи відходи матеріалу. Сертифікований CE та повністю адаптований, це ідеальне рішення для сучасних архітектурних застосувань згинання.

• Сумісність із різними матеріалами:TheМашина для згинання алюмінієвих ПВХ-профілів з ЧПУзгинає профілі з алюмінію, ПВХ, ПВХ, терморозриву, нержавіючої сталі та міді. Набори інструментів можна змінювати відповідно до різних марок матеріалів і поперечних перерізів у межах можливостей машини.
• 3-осьове позиціонування з ЧПК:Серводвигуни по осях X, Y і Z приводяться в рух через контролер ЧПУ з 10-дюймовим сенсорним екраном. Точність позиціонування ±0,02 мм. Оператори програмують багаторадіусні форми, дуги та складені криві безпосередньо на інтерфейсі або імпортують дані через USB.
• Варіанти гідравлічної тяги:Пропонуються три конфігурації гідравлічної станції — 20-тонна, 25-тонна та 40-тонна — вибираються з урахуванням необхідного матеріалу профілю, товщини стінки та радіуса вигину. Гідравлічний насос працює зі зниженим шумом порівняно зі стандартними промисловими агрегатами.
• Діапазон форм вигину:Машина створює C-подібну, U-подібну, S-подібну форму, повне коло, еліпс, комбінації з кількома радіусами та спеціальні дуги. Формувальні стрічки та роликові форми можна налаштувати відповідно до поперечного перерізу профілю для оптимальної якості згину.

Як це працює

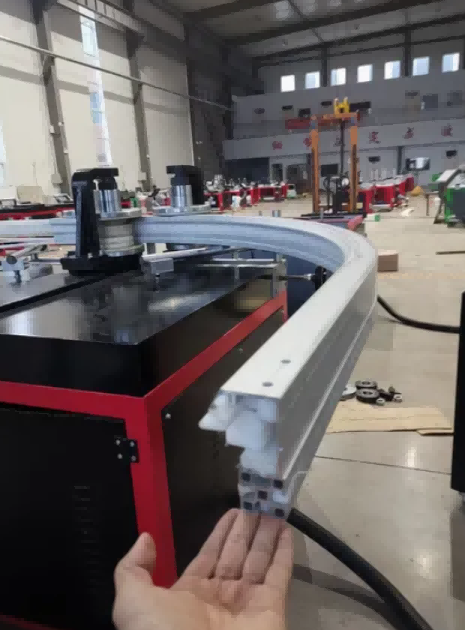

Завантаження профілю

Алюмінієві або ПВХ-профілі поміщаються в напрямну подачі та надійно затискаються, щоб запобігти ковзанню або скрученню під час процесу згинання.

2. 3-роликовий синхронізований згин

Машина використовує три прецизійних ролика:

Верхній ролик – переміщує профіль вперед

Два бічні ролики – рухаються по траєкторіях, керованих ЧПК, щоб застосовувати рівномірний тиск

Цей синхронізований рух забезпечує послідовне формування дуги без пошкодження або деформації поверхні.

3. Точність із сервоприводом

Серводвигуни контролюють позиціонування ролика в режимі реального часу, забезпечуючи точний зворотний зв'язок і повторювану продуктивність згинання. Система ЧПК автоматично компенсує відкид матеріалу.

4. Багаторадіусне програмування

Оператори можуть програмувати кілька радіусів згину, дугових сегментів і повних кіл безпосередньо з креслень CAD. Машина виконує складні криві без ручного втручання.

5. Безперервне виробництво

Після встановлення програми машина повторює цикл згинання з високою послідовністю, що робить її придатною як для масового виробництва, так і для індивідуальних архітектурних проектів.

Потік процесу:

Завантаження профілю → Введення програми ЧПУ → Синхронізація з 3 роликами → Позиціонування сервоприводу → Згинання з кількома радіусами → Готовий вигнутий профіль

Ключові компоненти

Контролер ЧПК:10-дюймовий сенсорний екран із інтерфейсом користувача для програмування кутів згину, радіусів і послідовностей із кількома радіусами. Порт USB підтримує імпорт і експорт програм. Контролер керує рухом осі, гідравлічним тиском і синхронізацією циклу.

Гідравлічна станція:Доступні конфігурації 20, 25 і 40 тонн. Використовує імпортний масляний насос, вибраний для стабільного вихідного тиску та тихої роботи. Гідравлічний контур містить запобіжний клапан і фільтр.

Роликові форми:Виготовлений із загартованої сталі з додатковим поліуретановим покриттям. Покриття допомагає запобігти подряпинам або слідам на покритих, анодованих або пофарбованих поверхнях профілю. Набори форм взаємозамінні для різних перерізів профілю.

Спосіб передавання:Тайвань Лінійні напрямні рейки HIWIN несуть рухомі осі. Прецизійні коробки передач і серводвигуни забезпечують точність позиціонування для рухів X, Y і Z.

Додатки

• Згинання профілю навісної стіни

  Архітектурні фасадні вигнуті рами

  Арочні вікна та дверні профілі

  Згинання ПВХ вікон і дверних рам

  Згинання алюмінієвої обшивки та оздоблення

  Декоративні інтер'єрні профілі




Виробник і гарантія

Shandong Lebulang Precision Machinery Co., Ltd., яка працює як Lebulang Machine, виробляє обладнання для обробки алюмінію та ПВХ на своєму заводі в Цзінані, Китай, з 1996 року.Машина для згинання алюмінієвих ПВХ-профілів з ЧПУпоставляється безпосередньо з заводу з сертифікатами CE та ISO. Річна гарантія поширюється на основну конструкцію. Віддалена технічна підтримка, відео встановлення та посібник англійською мовою надаються безкоштовно. Установка на місці та навчання можуть бути організовані окремо. Запасні частини, такі як роликові форми, формувальні стрічки та гідравлічні ущільнення, є на складі. Колір машини, брендування та упаковка можуть бути налаштовані відповідно до угод OEM та ODM.

FAQ

1. Ви фабрика чи торгова компанія?

Ми є виробником із власним виробничим підприємством у Цзінані, Китай, яке працює з 1996 року.

2. Скільки триває гарантія на обладнання?

Один рік на основній конструкції, за винятком деталей, що зношуються, як-от роликові форми та формувальні стрічки.

3. Як забезпечити післяпродажне обслуговування?

Надається дистанційне відео супроводження, онлайн-технічна підтримка та безкоштовна заміна несправних деталей протягом гарантійного терміну. Монтаж на місці, введення в експлуатацію та навчання можуть бути організовані за додаткову плату.

4. Скільки триває час доставки?

Стандартні машини відправляються протягом 10–20 робочих днів після отримання передоплати.

5. Які ще машини ви продаєте?

Верстати для різання алюмінію, машини для обтиску алюмінієвих куточків, зварювальні машини з ПВХ, свердлильні та фрезерні верстати з ЧПУ, а також комплектні лінії виробництва дверей і вікон.

6. Чи може машина згинати терморозривні профілі?

так Завдяки відповідним формувальним стрічкам і роликовим формам машина може згинати алюмінієві профілі з терморозривом, зберігаючи цілісність ізоляційної стрічки.
