Обтискний верстат з чотирма головками з ЧПУ

Основні характеристики

• Чотири головки одночасного опресування:TheОбтискний верстат з чотирма головками з ЧПУзавершує всі чотири кути рами за один цикл пресування. Це скорочує час обробки порівняно з одноголовими або двоголовими альтернативами, де раму потрібно переставляти та повторно затискати для кожної пари кутів.
• Позиціонування сервоприводу з ЧПУ:Кожна обтискна головка позиціонується серводвигуном, що приводить в рух кульковий гвинт. Оператор вибирає розмір рамки на сенсорному екрані, і головки автоматично переміщуються в потрібні позиції. Ця ж система зберігає кілька рецептів кадрів. Точність повторного позиціонування становить ±0,1 мм, з діагональною похибкою зазвичай в межах 1 мм і похибкою шва нижче 0,15 мм під належним чином підготовленими профілями.
• Діапазон розмірів рами:Машина обробляє рами розміром від 550 × 550 мм до 1800 мм заввишки та 3000 мм завширшки, охоплюючи більшість розмірів алюмінієвих віконних і дверних рам, що застосовуються у житловому та комерційному виробництві.
• Гідравлічна система обтиску:Кожна головка приводиться в рух гідравлічним циліндром з номінальним тиском масла 15 МПа і загальним зусиллям обжиму 48 кН. Гідравлічний контур використовує двоступеневу послідовність високого-низького тиску: швидкий хід наближення скорочує час циклу, тоді як утримання високого тиску в кінці ходу забезпечує щільне кутове з’єднання.
• Пневматичні рухомі затискачі:Затискні вузли автоматично рухаються вперед для завантаження рами та втягуються після обтиску для розвантаження. Зусилля затиску прикладається з двох напрямків, щоб утримати профіль у потрібному положенні та зменшити ризик деформації під час пресування.

Технічні характеристики

Як це працює

TheОбтискний верстат з чотирма головками з ЧПУпрацює в послідовності, яка починається з введення розмірів рамки на сенсорному екрані. Чотири обтискні головки, кожна з яких встановлена ​​на кулькових гвинтах з сервоприводом, автоматично переміщуються в запрограмовані позиції. Оператор укладає нарізані та підготовлені алюмінієві профілі в затискні пристрої. Пневматичні затискачі вмикаються, щоб утримувати профілі на місці, застосовуючи тиск як у вертикальному, так і в горизонтальному напрямках. Після затискання гідравлічний контур активується в два етапи: швидке просування під низьким тиском переміщує обтискні інструменти в контакт з кутами профілю, а утримання під високим тиском застосовує повну силу обтиску 48 кН для завершення кутового з’єднання. Після часу утримування затискачі відпускаються, обтискні інструменти втягуються, і готову раму можна зняти. Усі чотири кути завершуються за один цикл, тому раму не потрібно змінювати.

Ключові компоненти

• Серводвигуни та кулькові гвинти:Кожна з чотирьох головок розташовується незалежно за допомогою серводвигуна змінного струму, з’єднаного з прецизійним кульковим гвинтом. Таке розташування забезпечує повторюваність ±0,1 мм і дозволяє змінювати положення головок для різних розмірів рами без ручного регулювання.
• Гідравлічний агрегат:60-літровий бак подає масло в чотири гідроциліндри через колектор з клапанами регулювання тиску. Двоступенева послідовність високого-низького тиску керується ПЛК через електромагнітні клапани.

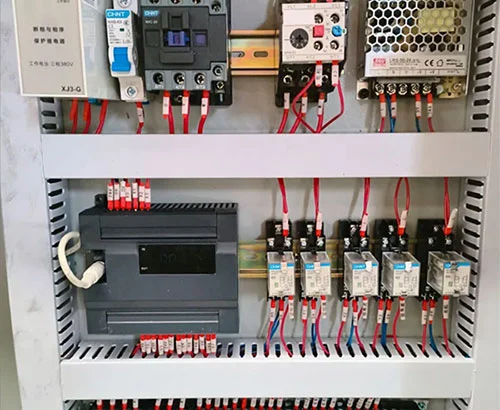

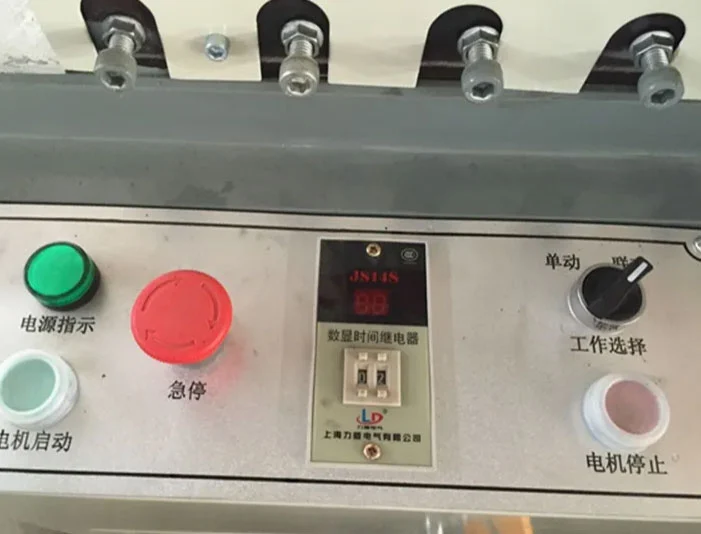

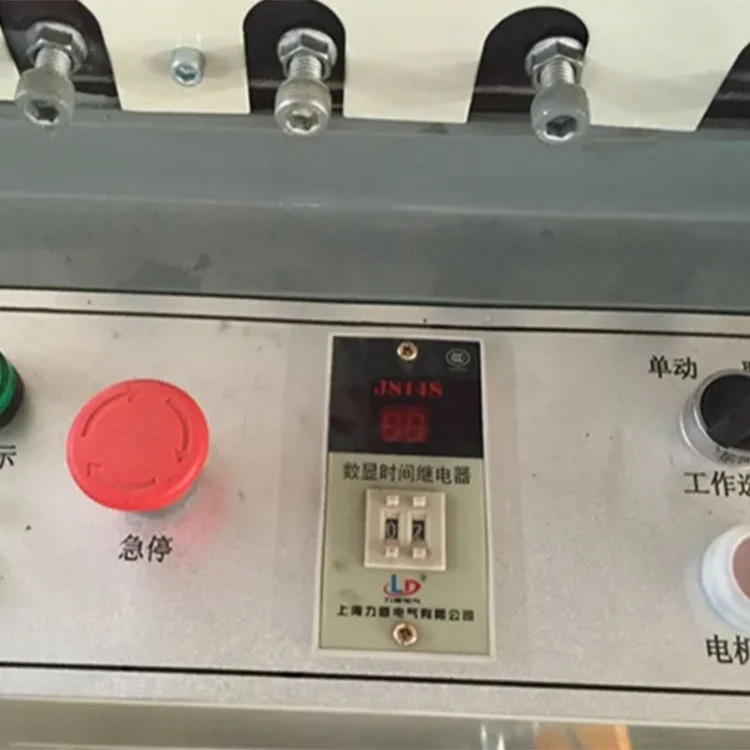

• Сенсорний екран і ПЛК:Промисловий сенсорний екран відображає параметри розміру рамки, збережені програми, лічильники виробництва та повідомлення про тривогу. Рецепти параметрів для стандартних розмірів рами можна зберігати та викликати.

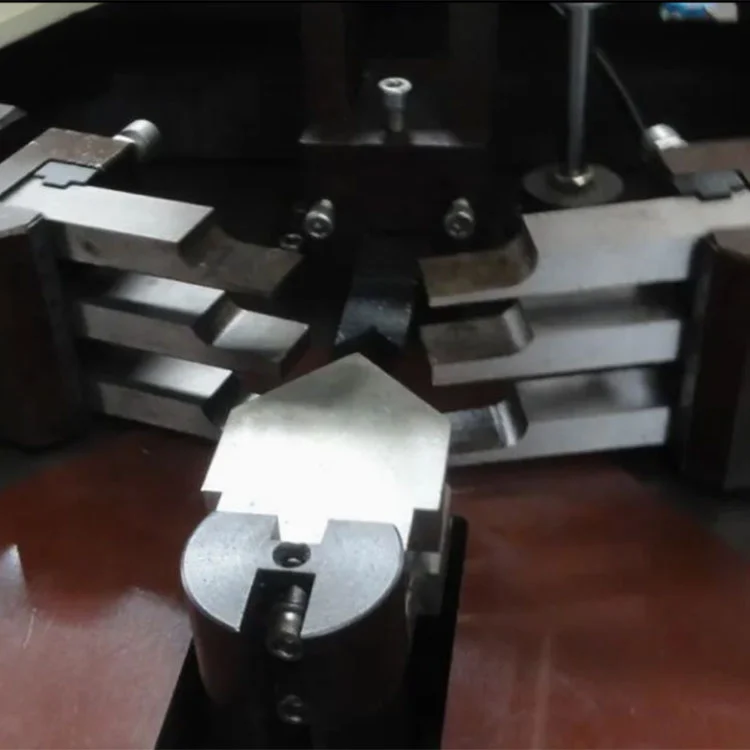

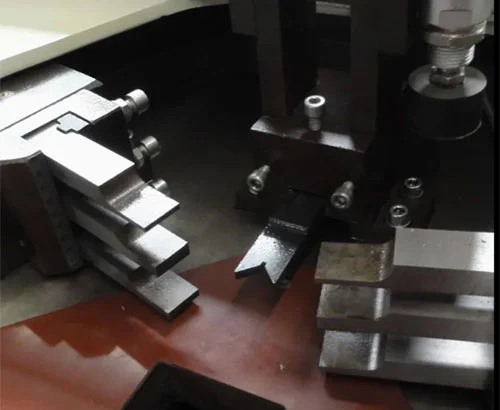

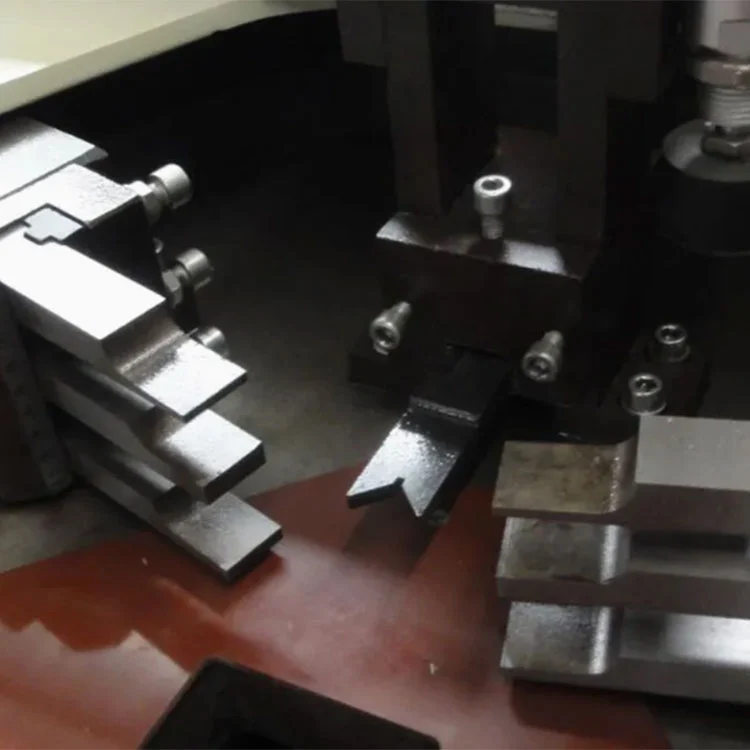

• Обжимні інструменти:Обтискні ножі із загартованої сталі оброблені відповідно до геометрії профілю. Комплекти інструментів можна замінити на різні профілі поперечного перерізу. Ножі регулюються по глибині та вирівнюванню.

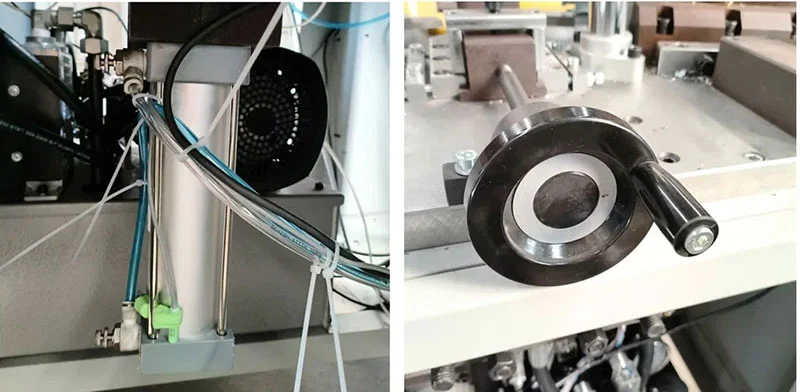

• Пневматична затискна система:Затискачі рухаються вперед і втягуються по лінійних напрямних. Зусилля притиску подають пневмоциліндри з тиском, що регулюється на рівні 0,5–0,8 МПа. Конструкція затиску в двох напрямках застосовує зусилля з двох сторін для стабілізації профілю під час обтиску.

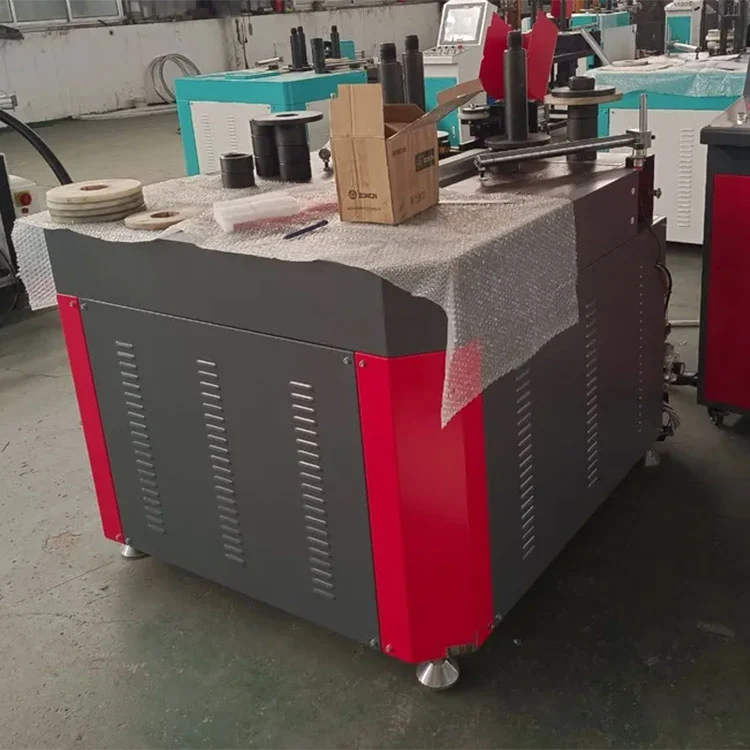

• Рама машини:Зварна сталева конструкція підтримує чотири рухомі головки та фіксований центральний робочий стіл. Рама розроблена таким чином, щоб протистояти силам реакції, що виникають під час обтискання, і підтримувати вирівнювання головки з часом.

Сценарії застосування

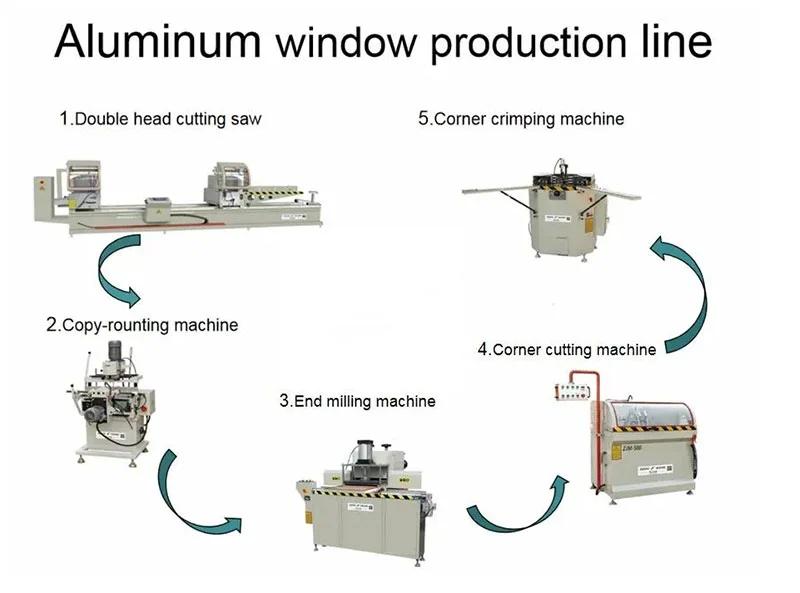

Виробництво алюмінієвих вікон

Опресовування стулкових, розсувних, утеплених віконних рам.

Виробництво алюмінієвих дверей

Кутовий монтаж вхідних дверей, балконних дверей, протипожежних алюмінієвих дверей, міжкімнатних алюмінієвих дверей.

Навісні стіни та будівельні профілі

Опресування кутів 90° алюмінієвих стійок, фрамуг і фасадних профілів.

Масове виробництво

Використовується на середніх і великих фабриках з виробництва алюмінієвих дверей і вікон, де виконання чотирьох кутів за один цикл скорочує час обробки рами та підтримує більшу щоденну продуктивність.

Виробник і гарантія

Компанія Shandong Lebulang Precision Machinery Co., Ltd., яка працює як Lebulang Machine, виробляє обладнання для обробки алюмінієвих і ПВХ вікон і дверей на своєму підприємстві в Цзінані з 1996 року. Компанія керує дослідженнями та розробками, механічною обробкою, складанням, тестуванням і продажами всередині компанії. TheОбтискний верстат з чотирма головками з ЧПУпобудовано за цією інтегрованою системою та поставляється безпосередньо з заводу з сертифікатами CE та ISO 9001. Річна гарантія поширюється на основну конструкцію. Включено віддалену технічну підтримку, включаючи відеодіагностику та керівництво з експлуатації. Запасні частини, такі як обтискні ножі, ущільнювачі та фільтруючі елементи, є в наявності та можуть бути замовлені окремо. Монтаж на місці та введення в експлуатацію можуть бути організовані за додаткову плату.

FAQ

Q1: Що означає CLM4S?

A: Кутовий верстат з ЧПУ з 4 головками. «4» означає чотири незалежні обтискні головки.

Q2: Який максимальний розмір кадру може працювати машина?

A: Стандартна конфігурація обробляє рами висотою до 1800 мм і шириною до 3000 мм. Нестандартні розміри обговорюються під час замовлення.

Q3: чи важко працювати з машиною для нових працівників?

A: Керування здійснюється через сенсорний екран із збереженими кадровими програмами. Надається англомовний посібник та відео навчання. Більшість операторів вивчають розпорядок дня протягом одного-двох робочих днів.

Q4: Які типи оплати та умови доставки доступні?

В: Оплату можна здійснити T/T або L/C у основних валютах, включаючи USD, EUR та GBP. Стандартні умови доставки - FOB Qingdao або Jinan. CFR, CIF і EXW також приймаються залежно від місця призначення відправлення.

Q5: Чи можна налаштувати обтискні інструменти для конкретних профілів?

A: Так, обтискні ножі можна обробити відповідно до поперечного перерізу профілю клієнта. Для виготовлення правильного набору інструментів у процесі замовлення потрібен зразок профілю або креслення.
