100 мм * 3500 мм дві головки алюмінієвих віконних дверей кутова машина для об'єднання

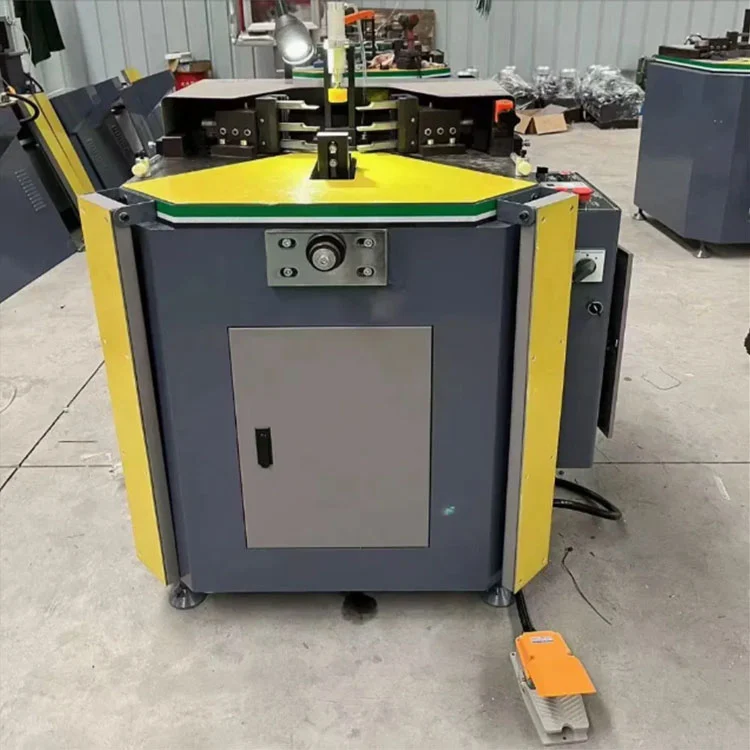

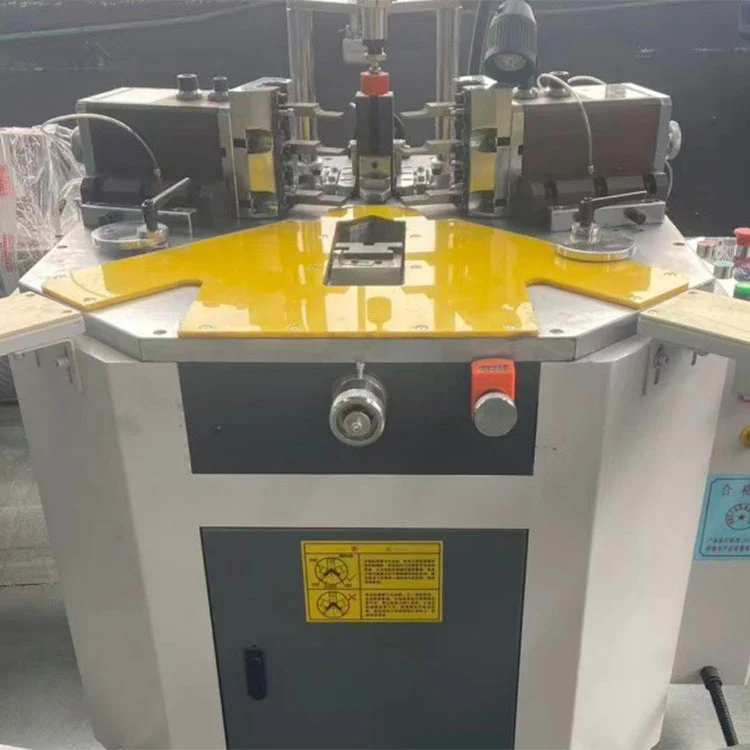

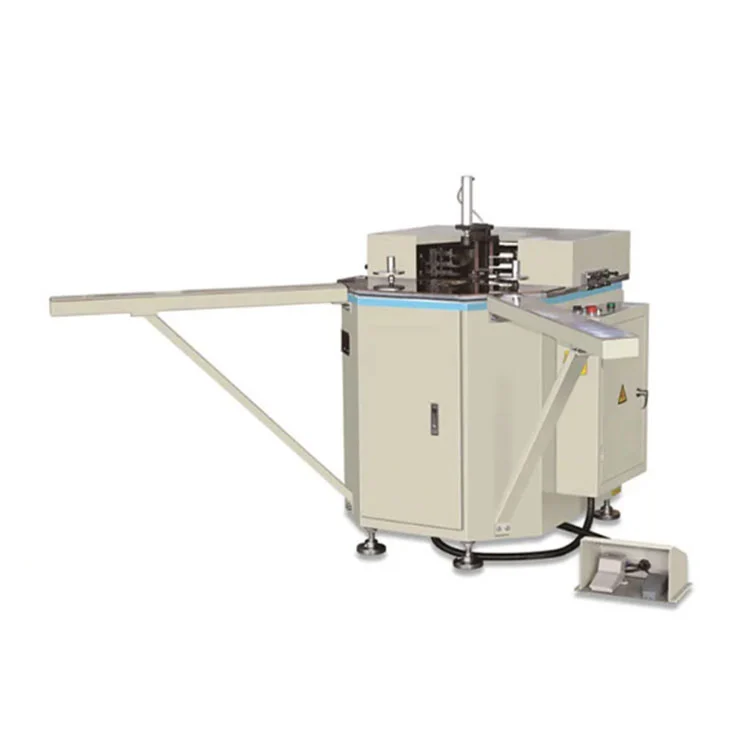

Машина для з’єднання кутів алюмінієвих віконних і дверних кутів торгової марки Lebulang 100 мм*3500 мм (також відома як двоголовка обтискна машина для кутів) — це напівавтоматична гідравлічна установка, призначена для обтиску алюмінієвих профілів під кутом 90° у виробництві вікон і дверей. Він обробляє два кути за один цикл, підтримує ширину профілю до 100 мм і максимальну довжину рами 3500 мм, ідеально підходить для середнього та великого серійного виробництва високоміцних алюмінієвих рам. Наш завод знаходиться в Китаї.
Розроблений для опресування кутів 90° алюмінієвих віконних і дверних рам, цей подвійний гідравлічний блок обробляє два кути за один цикл. Ширина профілю досягає 100 мм, а максимальна довжина рами, що вміщується, становить 3500 мм. Мінімальний розмір рами становить 450 × 450 мм, що охоплює як стандартні, так і помірно великі вузли.
Гідравлічна система забезпечує номінальний тиск від 15 до 18 МПа, створюючи постійне зусилля обжиму для щільних кутових з’єднань без зазорів. Дві головки працюють одночасно, що скорочує час циклу в порівнянні з альтернативами з однією головкою. Пневматичні затискачі вмикаються перед початком обтиску, застосовуючи попереднє натягнення, яке утримує профіль на місці та допомагає запобігти викривленню під час процесу з’єднання.

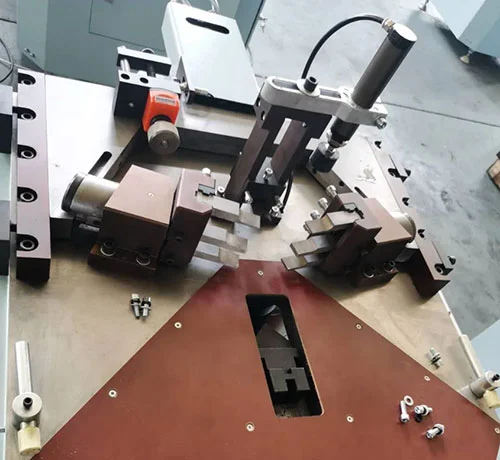

Позиціонування та налаштування інструментів є механічними. Внутрішній і зовнішній фіксуючі блоки зсуваються вертикально, а обтискні ножі можна переміщати спереду назад, а також зліва направо. Цей діапазон руху дозволяє верстату адаптуватися до різних поперечних перерізів профілю, не вимагаючи спеціального інструменту для кожної форми. Лінійні напрямні несуть рухомі вузли, зберігаючи точність об’єднання кутів у межах ±0,1 мм і похибку шва нижче 0,15 мм.
Пристрій працює від трифазної мережі 380 В і споживає 1,5 кВт електроенергії. Бак для гідравлічного масла об’ємом 20 л підтримує контур обтиску, а робочий тиск повітря залишається між 0,5 і 0,8 МПа. Типове використання включає стулки, розсувні віконні рами та віконні рами з терморозривом, збірку алюмінієвих дверних панелей та з’єднання опор або фрамуг під кутом 90° у виготовленні навісних стін. Розмір машини становить 1200 × 1100 × 1300 мм.
Компанія Lebulang Machine, яка протягом майже 30 років виробляла обладнання для обробки алюмінієвих профілів на своїй фабриці в Китаї, постачає цю машину для об’єднання кутів із сертифікатом CE. Доступні спеціальні конфігурації OEM, а обладнання надається безпосередньо на заводі. Конструкція створена для простого щоденного обслуговування, а інструкції з дистанційного встановлення включені без додаткової плати.
100 мм * 3500 мм дві головки алюмінієвих віконних дверей кутова машина для об'єднання
- Одночасне обпресування двох головокОдноразова добудовадва кути 90°; Ефективність у два рази порівняно з машинами з однією головкою, ідеально підходить для масового виробництва.
- ✅ 100 мм × 3500 мм Велика ємністьМаксимальна ширина профілю100 мм, максимальна довжина кадру3500 мм; мінімальний розмір кадру450×450 мм, підходить для стандартних і великих алюмінієвих рам.
- ✅ Надміцна гідравлічна системаНомінальний тиск15--18 МПасильна сила обтиску забезпечує жорстке кутове з’єднання без зазорів.

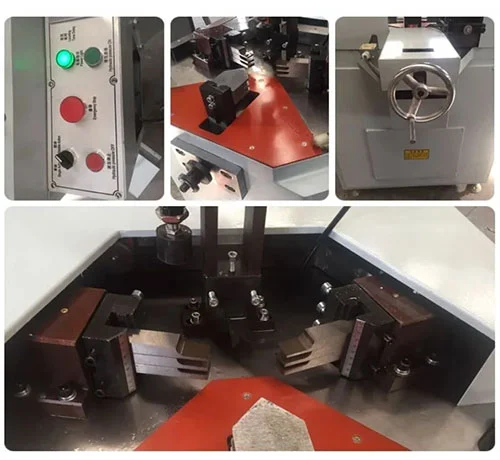

- ✅ Точне регульоване позиціонуванняВнутрішні/зовнішні блоки позиціонуваннярегулюється вгору/вниз; обтискні ножіспереду/заду, ліворуч/праворуч регулюєтьсядля різних профільних секцій.
- ✅ Пневматичне затискання та попереднє натягуванняАвтозатиск з попереднім натягом запобігає деформації профілю; забезпечує точні кути 90° і щільні шви.
- ✅ Високоточні лінійні напрямніПлавний, стабільний рух; куточок суміщення точності±0,1 мм, постійна діагональна точність.

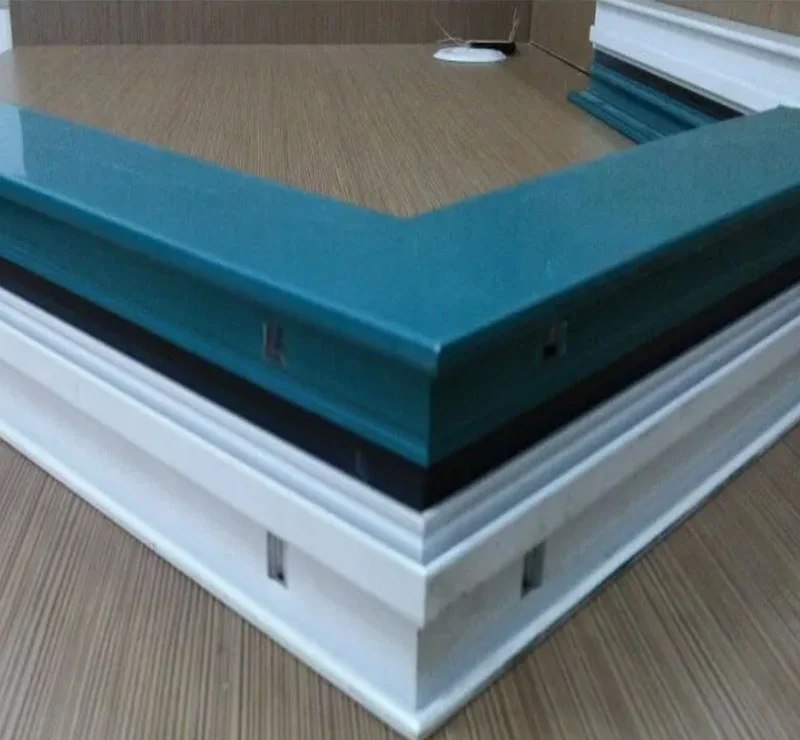

100 мм * 3500 мм дві головки алюмінієвої віконної дверної кутової комбінованої машини, робочі зразки віконної машини кутової комбінуючої машини для алюмінієвих віконних дверей
Технічні характеристики
| Напруга | 380В/50Гц |
| потужність | 1,5 кВт |
| Ємність масляного баку | 20л |
| Ширина профілю | 90 мм |
| Номінальний тиск масла | 15 МПа |
| Тиск повітря | 0,5-0,8 МПа |
| Помилка шва | <0,15 мм |
| Розмір | 1200х1100х1300 мм |
Сценарії застосування
Виробництво алюмінієвих вікон
Опресування кутів віконних рам стулкових, розсувних і терморозривних.
Виробництво алюмінієвих дверей
Монтаж вхідних, балконних та протипожежних алюмінієвих дверних коробок.
Навісні та фасадні профілі
Комбінація стійки, фрамуги та зовнішньої панелі під кутом 90°.
Середні та великі заводи
Економічно вигідний для масового виробництва з високими вимогами до продуктивності.
FAQ
З: Чи може обладнання Zhonglin CNC задовольнити різноманітні потреби (наприклад, дверні/віконні рами та алюмінієві профілі стін)?
A: Так. Ми пропонуємо інтелектуальні двері/вікна, алюмінієві навісні стіни/промислове алюмінієве обладнання та індивідуальні рішення. Робоча станція G20/G50 повністю обробляє двері/вікна; Пила ZLSJ-HCNC ріже профілі навісних стін (45°-135°). Ми підбираємо обладнання до вашого процесу.
Питання: Вас хвилює складна робота та потребує багато кваліфікованих працівників після покупки? Яке рішення Цзінаня?
Відповідь: наш виробник знижує пороги через дизайн і обслуговування. Обладнання має "захищену роботу" (автоматичне визначення даних, відсутність складного програмування). Ми надаємо безкоштовне навчання, інструкції зі встановлення та дистанційне обслуговування, щоб зменшити залежність від кваліфікованих працівників.
З: Як щодо точності та стабільності обробки вашого обладнання (важливо для якості та ефективності нашої продукції)?
A: Ми дотримуємося «Точність, Надійність, Професіоналізм». Апаратне забезпечення: понад 100 машин високого класу (наприклад, обробні центри) і основних деталей провідних брендів (HIWIN, Schnider); деяке обладнання має повторне позиціонування ±0,02 мм, різання ±0,1 мм, точність фрезерування ±0,05 мм. Процеси: алмазний інструмент, сервосистеми, ливарні конструкції та автоматичне регулювання потужності лазера. Уникайте переробки, забезпечуйте стабільну якість і підвищуйте ефективність.
