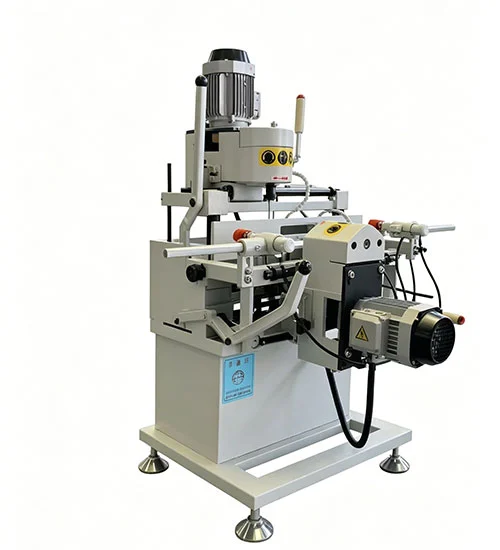

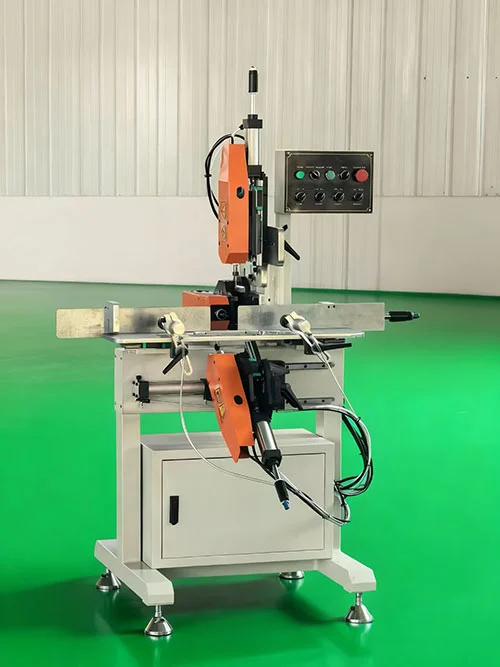

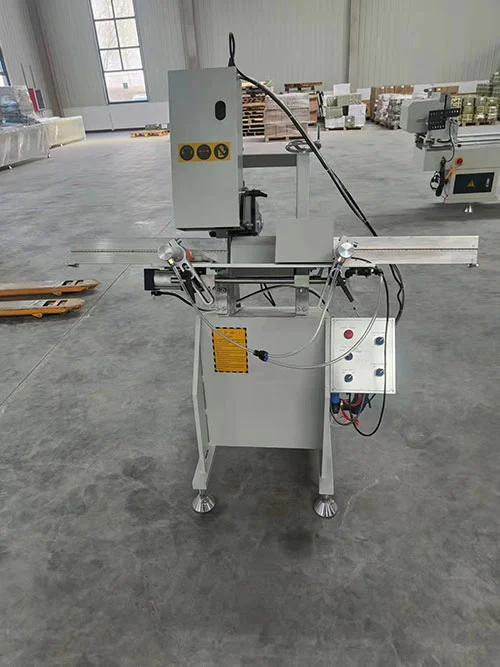

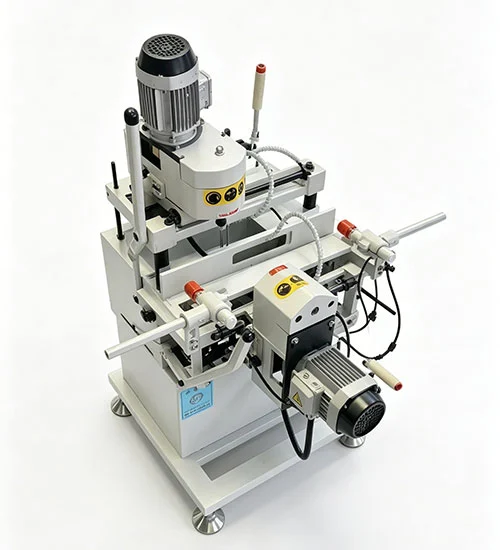

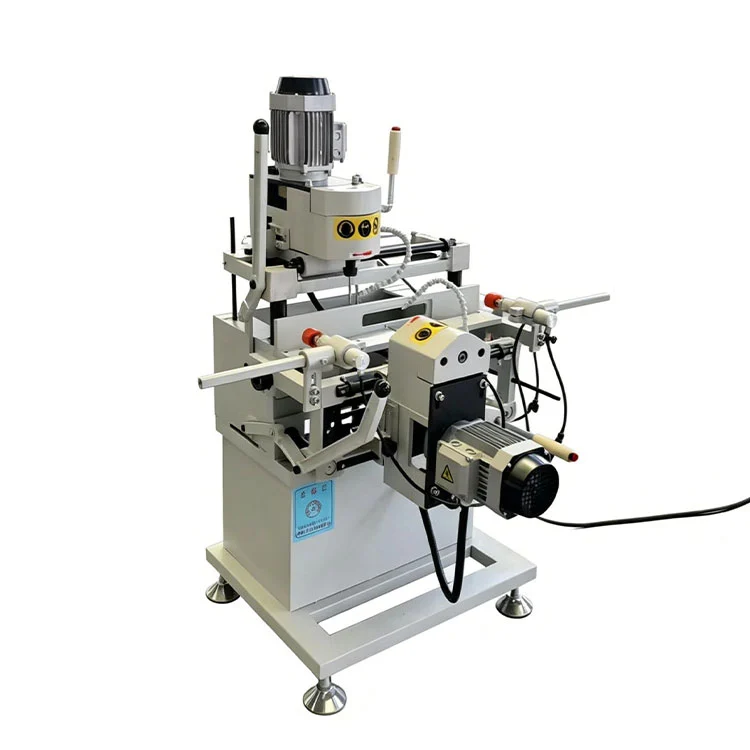

Фрезерний верстат для водяних щілин для вікон ПВХ

• Фрезерний верстат для водяних щілин для вікон ПВХзабезпечує можливість фрезерування по трьох осях: вертикальне, горизонтальне та кутове різання на одній станції.
• Призначений для фрезерування дренажних прорізів і отворів для балансування тиску повітря у ПВХ віконних і дверних профілях.
• Нижня головка змінюється та затягує інструмент одним затисканням, тому обробка пазів наФрезерний верстат для водяних щілин для вікон ПВХзавершується без проміжної ручної зміни інструменту.
• Фрезерний робочий стіл рухається по прямокутній лінійній напрямній, зберігаючи прямолінійний рух під час різання.
• Коса фрезерна головка дозволяє регулювати кут і автоматичне переміщення вгору/вниз, а також вліво/вправо. Це дозволяє фрезерувати щілини під кутом 45°, зберігаючи симетрію лівої та правої щілин.
• Для стабільного фрезерування на необхідних швидкостях різання встановлені високошвидкісні шпиндельні двигуни.

Технічні характеристики

Область застосування

ЦеФрезерний верстат для водяних щілин для вікон ПВХвикористовується на лініях виробництва вікон і дверей ПВХ і ПВХ. Типові області застосування включають фрезерування дренажних щілин в основі стулок і розсувних віконних рам, вирізання отворів для вирівнювання тиску повітря в фрамугах і стійках, а також виготовлення кутових щілин там, де цього вимагає конструкція профілю. Машина обробляє як стандартні білі профілі, так і кольорові або ламіновані секції, з тривісною компонуванням головки, що охоплює більшість конфігурацій прорізів, які зустрічаються у виготовленні житлових і легких комерційних вікон.

Ключові компоненти

• Три двигуни шпинделя (0,75 кВт кожен):Забезпечте незалежний привід для трьох фрезерних головок, що працюють на швидкості до 24 000 об/хв для чистих країв пазів на матеріалах UPVC.
• Прямокутна система лінійних напрямних:Підтримує рухомий робочий стіл під час фрезерного ходу, допомагаючи підтримувати прямолінійність щілин і повторюване позиціонування в партіях.
• Пневматичний затиск інструменту на нижній головці:Фреза змінюється та затягується однією дією, що скорочує час простою та усуває процедуру ручного затягування інструменту.
• Регульована коса голова (голова №3):Кут фрезерування можна встановити вручну за допомогою фіксуючої ручки, охоплюючи 45° та інші кути, зберігаючи при цьому симетрію лівого та правого пазів.
• Панель управління та проводка:Кнопкове керування зі спеціальною аварійною зупинкою. Електричні компоненти розміщені в захищеному від пилу корпусі, а пневматична схема містить фільтр-регулятор-мастильний блок для підтримки стабільного тиску в затиску.
• Каркас і захист:Зварна сталева основа забезпечує жорсткість конструкції. Прозорі захисні огородження закривають зону фрезерування та з’єднуються зі схемою запуску шпинделя.

Функції машини

• Автоматична зміна інструменту та цикл слота:Нижня головка виконує затискання та відпускання інструменту однією дією, завершуючи фрезерування пазів без ручного повторного інструменту.
• Слот для води та можливість балансового отвору:Обробляє дренажні щілини та отвори для вирівнювання тиску повітря на ПВХ і ПВХ профілях.
• Керований рух:Прямокутна лінійна напрямна підтримує робочий стіл, що рухається, створюючи прямі повторювані шляхи фрезерування.
• Просте керування:Кнопкове керування з чітко позначеними функціями; оператори, які пройшли базову заводську підготовку, можуть керувати машиною після короткого періоду налаштування.
• Компактність:Розміри 1150 × 1100 × 1700 мм вписуються в стандартні лінії виготовлення вікон.

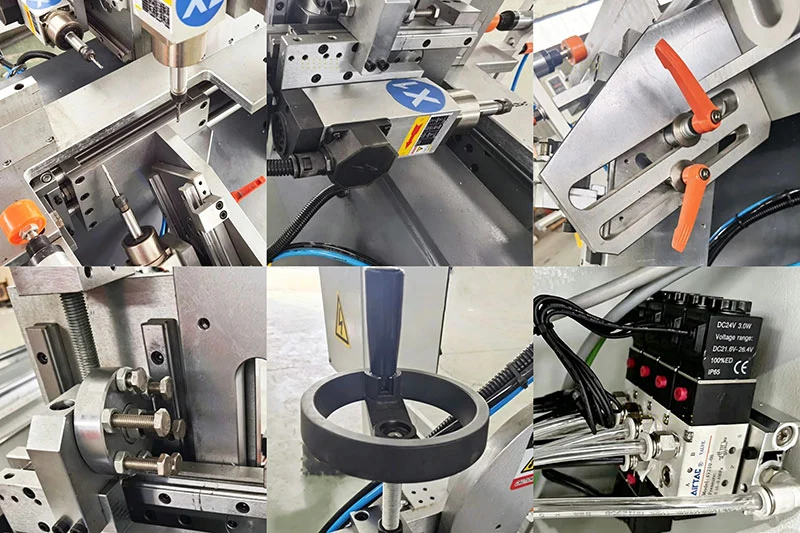

Деталі продукту

• Три фрезерні головки— налаштований для обробки водяних і повітряних отворів на віконних і дверних профілях ПВХ.
• Високошвидкісний двигун шпинделя— максимальна швидкість обертання до 24 000 об/хв для чистих країв щілин.
• №3 головка (коса)— кут фрезерування можна встановити вручну відповідно до необхідного кута шліца.
• Обмежувач глибини з швидким регулюванням— скорочує час налаштування при перемиканні між пакетами профілів.
• Ручне регулювання висоти— дозволяє оператору точно налаштувати вертикальне положення фрези без інструментів.
• Пневматичні та електричні компоненти— отримані від міжнародно визнаних постачальників і підключені відповідно до вимог CE.

Упаковка та доставка

КоженФрезерний верстат для водяних щілин для вікон ПВХупакований у стандартний експортний дерев’яний ящик із внутрішньою прокладкою з пінопласту та сталевою стрічкою. Ящик чітко позначено символами транспортування та деталями транспортування. Умови доставки: FOB Jinan або Qingdao, відправка зазвичай протягом 15–25 робочих днів після підтвердження замовлення. Звіт про випробування перед транспортуванням і цифрова копія сертифіката CE надаються перед тим, як машина покине завод.

FAQ

Q1: Які матеріали може обробляти фрезерний верстат для фрезерування водяних щілин для вікон ПВХ?

В: Він створений для віконних і дверних профілів ПВХ і ПВХ.

Q2: Чи потрібна машина кваліфікованим операторам?

A: Елементи керування базуються на простій кнопковій панелі. Оператори можуть швидко вивчити робочий процес, а також надаються докладні інструкції.

Q3: Чи може машина фрезерувати водяні прорізи під кутом 45°?

A: Так. Коса фрезерна головка підтримує фрезерування пазів під кутом 45° і підтримує симетрію ліворуч-праворуч на профілі.

Q4: Чи можна налаштувати блок живлення?

A: Стандартна конфігурація використовує 220 В 50/60 Гц. Інші напруги можуть бути організовані під час замовлення.

Q5: Як працює автоматична зміна інструменту?

A: Механізм нижньої головки змінює та затягує фрезу одним рухом, дозволяючи завершити паз без зупинки для ручного регулювання інструменту.

Q6: Який діапазон довжини фрезерування?

A: Довжина фрезерування регулюється від 30 мм до 60 мм.

Q7: Чи постачається машина з програмним забезпеченням або інструкціями?

A: Інтерфейс програмного забезпечення англійською мовою та інструкції з експлуатації включені. Система може імпортувати дані креслення з AutoCAD.

Q8: Який загальний розмір і вага?

A: 1150 × 1100 × 1700 мм, вага брутто 200 кг.

Q9: Чи доступні запасні частини?

A: Так. Витратні матеріали, такі як ріжучі диски та інструменти для налаштування, доступні як додаткові елементи, а часто зношені частини можуть бути замінені користувачем.
