Фрезерний верстат ПВХ для віконних профілів

Ключові характеристики

• Формування торця профілю:TheФрезерний верстат ПВХ для віконних профіліввміщує східчасті поверхні, прямокутні канавки, шипи та подібні конструкції шляхом зміни інструментів, які закріплені на горизонтальному шпинделі.
• Кутовий діапазон фрезерування:Позиціонуюча пластина на робочому столі може бути налаштована в діапазоні від -55° до +55°, що дозволяє робити скошені розрізи на кінцях профілю без спеціальних зажимних пристосувань.
• Подача лінійного підшипника:Механізм подачі інструменту працює на лінійній парі руху підшипників, що забезпечує низький рівень вібрації та повторюваність руху під час циклів фрезерування.
• Оздоблення торцевої поверхні:Оброблені торці стабільно досягають шорсткості Ra12,5 мкм, що достатньо для щільного монтажу фрамуг і секцій рами.
• Пневматичний затиск:Під час різання профілі утримуються пневматичними затискачами, що зменшує зусилля оператора, зберігаючи положення заготовки.

Технічні характеристики

Область застосування

ЦеФрезерний верстат ПВХ для віконних профіліввикористовується у виробництві вікон ПВХ, алюмінієво-пластикових композитних вікон, терморозривних алюмінієвих віконних рам. Типові заготовки включають середні фрамуги, профілі дверної рами та інші екструдовані секції, які потребують формування торців, канавок або вирізання шипів перед складанням.

Ключові компоненти

• Фрезерний шпиндель:Горизонтальний шпиндель приймає змінні фрези для роботи зі сходами, пазами та шипами. Працює зі швидкістю, що відповідає твердосплавним інструментам для чистого видалення матеріалу.
• Система направляючих лінійних підшипників:Каретка подачі рухається на герметичних лінійних підшипниках, які потребують лише періодичного змащування та допомагають підтримувати постійну геометрію різу з часом.
• Пневматичний затискний вузол:Затискачі зачіпаються при подачі повітря 0,5–0,8 МПа. Щелепи мають форму, щоб уникнути маркування поверхонь профілю під час циклу фрезерування.
• Регульований робочий стіл:Встановлена ​​вручну пластина позиціонування дозволяє оператору набирати кути від -55° до +55° зі шкалою для повторного позиціонування.

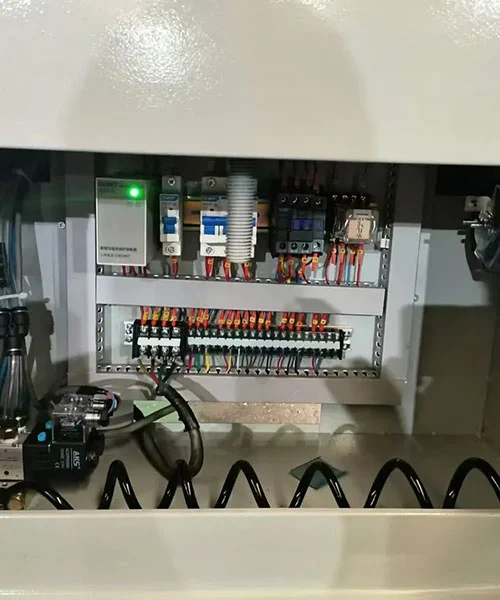

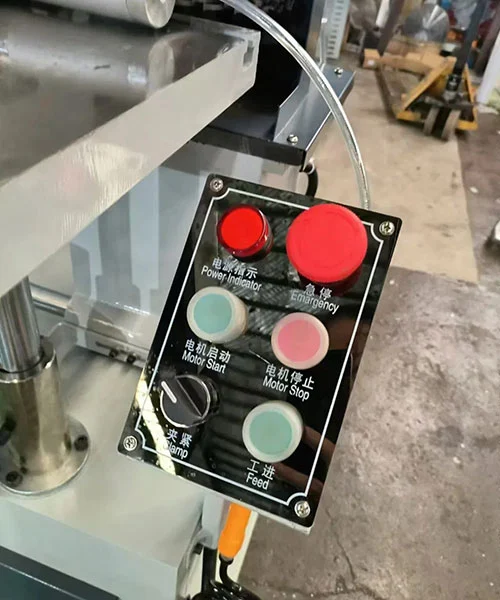

• Схема керування:Використовує просту кнопкову станцію та захисне блокування, яке запобігає запуску шпинделя, коли кожух відкритий. Електричні компоненти розташовані в пилозахищеному корпусі.

Виробник і підтримка

Завдяки заводу, заснованому в 1996 році, Lebulang Machine виробляє обладнання для обробки профілю в Цзінані, Китай, протягом майже трьох десятиліть. TheФрезерний верстат ПВХ для віконних профілівпоставляється безпосередньо з заводу, має сертифікати CE та ISO і може бути налаштований відповідно до угод OEM/ODM. Річна гарантія поширюється на основну структуру, а інструкції з віддаленого встановлення надаються без додаткової плати.

Упаковка та доставка

КоженФрезерний верстат ПВХ для віконних профілівупакований у стандартний експортний дерев’яний ящик із внутрішніми кріпленнями для запобігання переміщенню під час транспортування. Ящик вологостійкий і має етикетку з інструкціями щодо поводження. Умови доставки: FOB Jinan або Qingdao, терміни доставки зазвичай від 15 до 25 робочих днів після підтвердження замовлення. Документи, включаючи звіт про випробування, пакувальний лист і сертифікат CE, надсилаються в цифровому вигляді перед відправленням.

FAQ

Q1: Які профільні конструкції може обробляти фрезерний верстат ПВХ для віконних профілів?

Відповідь: Змінюючи ріжучий інструмент, верстат фрезерує східчасті поверхні, прямокутні канавки, шипи та інші кінцеві деталі, які зазвичай потрібні на ПВХ та алюмінієво-пластикових композитних ригелях і каркасних профілях.

Q2: Який діапазон кутового регулювання для скошеного різання?

Відповідь: Пластина позиціонування робочого столу регулюється від -55° до 55°, що дає змогу виконувати кутові різи в цьому діапазоні без додаткових пристосувань.

Q3: Як підтримується стабільність під час фрезерування?

A: Механізм подачі інструменту використовує пару лінійних підшипників, що зменшує вібрацію та допомагає підтримувати стабільність глибини фрезерування під час повторюваних циклів.

Q4: Яку шорсткість кінцевої поверхні можна очікувати?

Відповідь: Послідовно оброблені торці досягають шорсткості Ra12,5 мкм, що забезпечує щільне прилягання швів у віконних і дверних збірках.

Q5: Які розміри робочого столу?

A: Робочий стіл машини має розміри 500 × 350 мм, що забезпечує стабільну опору для стандартних ПВХ і алюмінієво-пластикових віконних профілів.

Q6: Яка максимальна ширина фрезерування?

A: Набір інструментів підтримує максимальну ширину фрезерування 90 мм.

Q7: Які вимоги до живлення та подачі повітря?

A: Машина працює від трифазної мережі 380 В, 50 Гц, і для пневматичної затискної системи потрібен робочий тиск повітря від 0,5 до 0,8 МПа.

Q8: Чи доступні запасні частини?

A: Так. Звичайні деталі, що швидко зношуються, включаючи імпортні ріжучі диски та інструменти для налаштування, доступні як опція та можуть бути легко замінені оператором.
